Utilisation des nuages de points dans la version 19

Bonjour tout le monde,

Cela fait déjà quelques temps que je n'ai plus posté mais je suis toujours de temps en temps ce qu'il se passe ici.

Voilà quelques petites question, dans le cadre de mon job étudiant dans un bureau de géomètres au grand duché pratiquant des relevés de bâtiments, de canalisation, de carrières etc à l'aide d'un scanner 3D. Jusqu'à présent les nuages générés par ces scans étaient ouverts dans RealWorks dans lequel on produisait des tranches sur lesquelles on dessinait les plans en 2d qu'on exportait dans autocad pour fournir les plans aux architectes/clients, qui dans la majorité des cas s'en servaient pour modéliser en 3D dans Archicad ou Revit ( que je ne connais pas du tout ).

L'idée étant qu'avec la nouvelles version d'archicad, il est possible d'ouvrir les nuages en format E57 et techniquement de travailler directement dedans pour faire la modélisation. J'ai effectué qlq tests mais mon ordi qui est relativement puissant ( GTX770, 16 gigas de ram, un bon processeur etc )  et si je sais globalement modéliser dans le programme, j'ai par contre énormément de plantages ( une bonne quinzaine aujourd'hui .... ) et les fichiers tampons prennent une bonne place sur mon disque SSD ce qui est vite assez problématique. Est ce que certains d'entre vous auraient déjà travaillé dans ce sens dans archicad ? Histoire de voir si vous avez des façons de procéder optimisée auquel je ne penserais pas

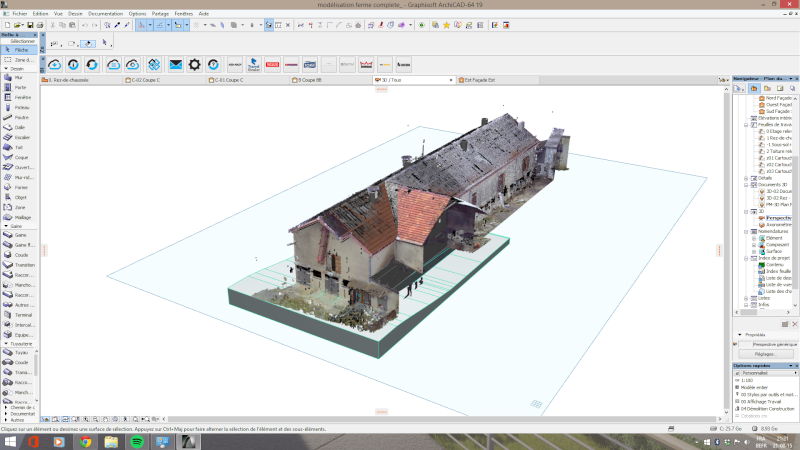

Voici quelques capture d'écran sur ce dont il est question :

Modélisation d'une ferme ( Ps, si Silk passe par ici, ça m'intéresse de savoir ce qu'il en est de son objet paramétrable en GDL, n'étant pas un habitué de ce type de modélisation je dois avouer que je galère pas mal a modéliser toute la charpente   )  :

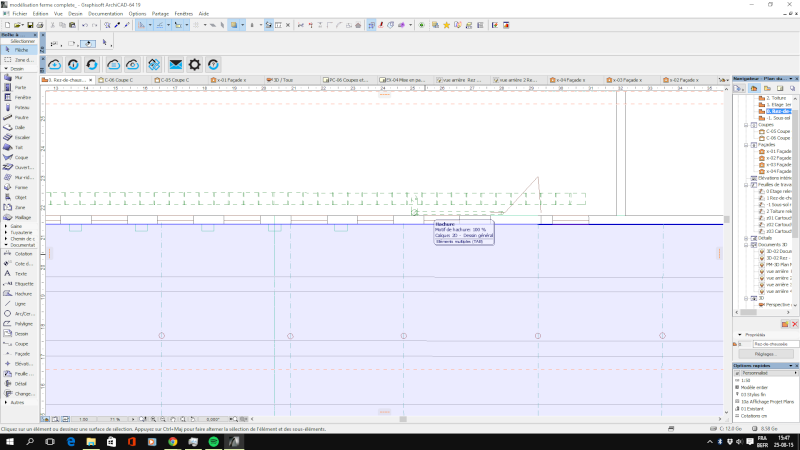

Autre capture, ici modélisation sur base de la 2D issue de RealWork et insertion du nuage par la suite pour vérifier le travail ( mais donc plus de travail en amont pour créer la 2D )

bonsoir

Personnellement je me suis contenté d'insérer un nuage de point pour voir comme ça fonctionnait mais je n'ai pas encore eu l'occasion de travailler avec.

pour mon objet ferme paramétrable, la version existante est innadaptée à ton cas, je suis désolé

Bonjour,

Ici nous n'avons pas encore AC19 ni le matériel pour faire ce genre de scan 3D, mais je pense qu'on va se pencher sur la question dans le cadre d'une rénovation de site industriel désaffecté avec des tuyaux partout

Je suis ce sujet du coin de l'oeil au cas où on déciderait de se lancer là-dedans nous aussi.

Moien Doppeldanger

Je ne suis pas en Chine mais toujours pas d'AC19 ici ... ça commence à faire long!!!

Mais je suis aussi ce sujet du coin l’œil, on bosse aussi avec un géomètre équipé d'un scanner 3D

J'ai moi aussi hâte d'avoir l'occasion de tester cette nouvelle fonction (à voir si l'ordi du bureau saura le gérer).

Pour ta charpente, l'outil Trussmaker ne convient pas pour modéliser ta charpente ?

Archi43 a écrit:Pour ta charpente, l'outil Trussmaker ne convient pas pour modéliser ta charpente ?

Pour modéliser une charpente rien ne vaut les objets de la bibliothèque roofmaker

Bof... Perso je préfère utiliser des formes car il suffit de les dessiner en coupe et de les extruder directement sans chipoter dans des paramètres. Si tu comptes modifier la charpente par après, les profils complexes sont également une bonne solution.

Farkas a écrit: ... Perso je préfère utiliser des formes ...

+1
J'utilise aussi de plus en plus les formes.

Ici j'ai utilisé pas mal les profils complexes et certains objets de la bibliothèque, étant donné que c'est un vieux bâtiment et que la charpente n'est pas droite j'ai du modifier certains axes par endroit pour arriver à faire quelque chose semblable à la réalité, j'ai juste utilisé le trussmaker pour les chevrons portants la toiture. Y a sans doute moyen de faire cela plus propre mais je ne suis pas souvent amené a modéliser des éléments ainsi dans le cadre de mes études, ici je découvre un peu

Après pas mal de plantage ca commence à ressembler a quelque chose

beau boulot. il a l'air top ce job étudiant, tu fais des études d'archi je suppose?

Merci !

En effet c'est plutôt sympa, les années précédentes je faisais le boulot en 2D dans autocad mais c'était nettement moins agréable ( Archicad je t'aime ! ) ici je teste un peu les possibilité du programme en primeur pour voir si l'option est potentiellement rentable pour le bureau, et si former des dessinateurs sur le programme pourrait être utile.

Oui, je rentre en première Master à Liège, vu ton profil j'imagine que tu fais pareil à Mons ?

assez intéressant ton rôle. et l'option est potentiellement rentable pour ce genre de bureau?


oui je fais pareil à Mons mais je suis plus jeune d'une année

Assez dur à dire, j'ai quand même eu une bonne vingtaine de plantages d'archicad malgré ma grosse config ( ce qui n'arrive pour ainsi dire jamais pour des projets "normaux".... Rien de très grave car Archicad à un bon niveau en sauvegardes automatiques mais quand même assez gênant pour la perte de temps. Cependant ça semble être au moins aussi rentable que le travail en 2D via Realworks, reste à mettre des chiffres derrière tout ça avec des salaires de dessinateurs, le coût des formations, etc...

ok tiens nous au courant de la suite

Bonjour

Tout ça va dans le sens de l'histoire, que ce soit pour fournir des relevés géomètre au format ArchiCAD ou IFC (ce qui ne va pas sans poser de questions sur la façon dont les fichiers vont être organisés et saisis), ou même simplement de fournir des nuages de points au juste poids…
J'en connais quelques uns que ça pourrait intéresser à différents titres.

Je vous conseille de lire, à ce sujet, entre autres l'article sur les géomètres experts du livre BIM (page 153)

Merci Fmr

Le livre BIM, c'est un des manuels d'aide accessible dans Archicad ou rien à voir ?

Autre soucis, j'ai un problème d'affichage, sans doute qlq chose d'activé ou de désactivé sans le vouloir mais pas moyen de trouver quoi... mes portes et fenêtres sont toutes trop simplifiées alors que jusque là elle s'affichaient normalement...

L'échelle de ton plan, si elles sont réglées pour s'y adapter

Modifier l'échelle ne change rien dans ma vue en plan en revanche cela s'affiche normalement dans mes mises en pages ( donc ce n'est pas encore trop gênant ) mais du coup je ne sais pas a quoi c'est du...

peut etre un changement dans Documentation>Définir vue modèle...

Fmr a écrit:Bonjour

Tout ça va dans le sens de l'histoire, que ce soit pour fournir des relevés géomètre au format ArchiCAD ou IFC (ce qui ne va pas sans poser de questions sur la façon dont les fichiers vont être organisés et saisis), ou même simplement de fournir des nuages de points au juste poids…
J'en connais quelques uns que ça pourrait intéresser à différents titres.

Je vous conseille de lire, à ce sujet, entre autres l'article sur les géomètres experts du livre BIM (page 153)

Je pense que Fmr fait référence au livre "BIM et maquette numérique" d'Olivier Celnick et Franck Lebègue

doppeldanger a écrit:Merci Fmr
Autre soucis, j'ai un problème d'affichage, sans doute qlq chose d'activé ou de désactivé sans le vouloir mais pas moyen de trouver quoi... mes portes et fenêtres sont toutes trop simplifiées alors que jusque là elle s'affichaient normalement...

Comme le dit Silk, c'est un problème d'Option vue modèle. Cela t'a probablement changé l'affichage en cliquant sur une vue enregistrée mal réglée.

C'était bien cela merci à vous deux

Je vais faire passer les infos pour le livre et si je sais j'irai sans doute voir si il est disponible à la bibliothèque de mon université, étant donné qu'il est assez onéreux.

Pour rester dans les questions, est ce que certains parmi vous auraient testé la fluidité de manipulation des nuages dans Revit ? Je la trouve relativement perfectible dans Archicad, une fois que le bâtiment relevé est assez important ( nombreux plantage et lag assez léger). Ici j'ai un nuage de 1.53 gigas avec 1 points tous les cm contenant 38 scans dont une dizaine en couleur.

En juillet on a fait des tests au bureau...
Même pc, même nuage... C'était plus fluide sur ArchiCAD que sur Revit

Bon j'ai su terminer ma modélisation mais je suis confronté a un nouveau problème...

Depuis que j'ai passé mon Windows de 8 à 10, le nuage s'affiche toujours en 3D mais plus en plan/coupe/élévation. Je ne sais pas si c'est une coïncidence, est ce que quelqu'un qui aurait windows 10 pourrait faire le test de son coté ? je peux fournir un fichier e57 si besoin

Merci !

Je viens de faire le test moi même en retournant à la version 8.1 de windows et effectivement, il y a bien un problème de compatibilité entre les nuages de points et windows 10, en tout cas pour le moment j'imagine que des patchs corrigeront cela
