tenon mortaise

Voir le sujet précédent Voir le sujet suivant Aller en bas

avatar
dan5711
Novice
Novice
Masculin Date d'inscription : 25/11/2015
Nombre de messages : 8
Points : 25

Messagedan5711 Dim 29 Nov 2015 - 21:22

bonjour/bonsoir à tous

voila j'ai réussi a dessiné (avec du mal lol) mon futur escalier, j'ai un souci, j'ai réussi a dessiné le tenon, mais je ne vois pas comment le reproduire sur ma rampe. j'ai mis deux photos j’espère que vous allez y voir clair (sinon j'ai des lunettes  content  content ) . j'allais oublié, merci pour le coup de main

tenon mortaise 867710tenon

tenon mortaise 616959rampe
tenrev
tenrev
FONDATEUR DE BIBLIO3D
FONDATEUR DE BIBLIO3D
Masculin Humeur : excellente comme toujours
Date d'inscription : 19/01/2008
Nombre de messages : 18684
Points : 32053
Age : 59
Localisation : Dans la quatrieme dimension
Emploi : archi d'intérieur salarié
https://www.biblio3d.com

Messagetenrev Mer 2 Déc 2015 - 9:10

hello
qu'est ce que tu n'arrives pas à reproduire ? la mortaise ?
avec la version pro tu as les outils booléens qui permettent de soutraire de la matière à un volume..... quelle version as tu ?

il y a quelques années j'avais fait une petite vidéo


-------------------------------------------------------------------------------------------------------------------------
je ne sais pas grand chose , mais le peu que je sache , je le partage
1 PC fixe avec proc Rizen 9 3950X 32 threads - cg nvidia geforce RTX3080  - 64 go de ram DDssd 1To
1 PC portable MSI TITAN PRO écran 17''|win10 64 bits| i7 Quad core|ram 32go| CG GFORCE GTX1080 avec 8go
1 casque VR Occulus Rift - 1 vieux PC portable Dell sous Linux Ubuntu 18    1 vieux pc portable HP sous chromebook
Modélisation : Sketchup - Rhino - Pconplanner   Rendu: Enscape - Keyshot - Unreal Engine - Artlantis - Twinmotion   Autres: Photoshop - Illustrator - Indesign - Vidéostudio - After Effect - Première

tenon mortaise 575088biblio3d
Pilou
Pilou
V.I.P.
V.I.P.
Masculin Date d'inscription : 30/05/2014
Nombre de messages : 6826
Points : 15093
http://moiscript.weebly.com/

MessagePilou Mer 2 Déc 2015 - 9:46

Pour ceux qui n'ont pas la pro avec les booléens, ceci peut résoudre pas mal de cas! sourire
Fredo6 président! C'est gratuit! bien


-------------------------------------------------------------------------------------------------------------------------
Petit site Galerie
Est beau ce qui plaît sans concept!
tenrev
tenrev
FONDATEUR DE BIBLIO3D
FONDATEUR DE BIBLIO3D
Masculin Humeur : excellente comme toujours
Date d'inscription : 19/01/2008
Nombre de messages : 18684
Points : 32053
Age : 59
Localisation : Dans la quatrieme dimension
Emploi : archi d'intérieur salarié
https://www.biblio3d.com

Messagetenrev Mer 2 Déc 2015 - 10:35

il fait des super trucs fredo, ses plugins sont essentiels et indispensables.......mais les interfaces siffle

-------------------------------------------------------------------------------------------------------------------------
je ne sais pas grand chose , mais le peu que je sache , je le partage
1 PC fixe avec proc Rizen 9 3950X 32 threads - cg nvidia geforce RTX3080  - 64 go de ram DDssd 1To
1 PC portable MSI TITAN PRO écran 17''|win10 64 bits| i7 Quad core|ram 32go| CG GFORCE GTX1080 avec 8go
1 casque VR Occulus Rift - 1 vieux PC portable Dell sous Linux Ubuntu 18    1 vieux pc portable HP sous chromebook
Modélisation : Sketchup - Rhino - Pconplanner   Rendu: Enscape - Keyshot - Unreal Engine - Artlantis - Twinmotion   Autres: Photoshop - Illustrator - Indesign - Vidéostudio - After Effect - Première

tenon mortaise 575088biblio3d
avatar
dan5711
Novice
Novice
Masculin Date d'inscription : 25/11/2015
Nombre de messages : 8
Points : 25

Messagedan5711 Mer 2 Déc 2015 - 20:21

bonjour, bonsoir,

oui c'est la mortaise que je n'arrive pas a dessiné, et non je n'est pas sketchup 16 pro.
et oui je vois que fredo a un bon plugin, mais bon je reste un novice avec les plugin mmddrr.
c'est pas grave je vais le noter et je ferais les mortaises a la fin, un peu de ciseaux a bois ça ne feras de mal a personne lol .

en tous cas merci pour vos réponses et conseils

Tch_27
Tch_27
V.I.P.
V.I.P.
Masculin Humeur : doux, tendre, aimable et affecteux (le plus souvent)
Date d'inscription : 10/03/2012
Nombre de messages : 2028
Points : 4521
Age : 55
Localisation : Dordogne
Emploi : dessinateur en bâtiment
http://www.plans-et-3d.com

MessageTch_27 Mer 2 Déc 2015 - 20:41

Bonsoir,

Perso je n'utilise pas de plugins, simplement la commande "intersection" de base :
- je crée p'emporte pièce qui va creuser la mortaise et je la place au bon endroit,
- je sélectionne la pièce à percer et l'emporte pièce,
- clic doit -> intersection -> intersection avec la sélection,
- je supprime ce qu'il reste de l'emporte pièce.

tenon mortaise Inters10

On peut se servir du tenon pour mortaiser (comme sur l'image que j'ai posté), dans ce cas il vaut mieux en utiliser une copie.

Thierry

-------------------------------------------------------------------------------------------------------------------------
i7-3930k, 16Go, Gtx980 ti
Pilou
Pilou
V.I.P.
V.I.P.
Masculin Date d'inscription : 30/05/2014
Nombre de messages : 6826
Points : 15093
http://moiscript.weebly.com/

MessagePilou Jeu 3 Déc 2015 - 1:36

Sinon il y a des plugins mais pas forcément gratoches! clindoeil
Celui-ci gratuit sourire

Celui-ci payant siffle



-------------------------------------------------------------------------------------------------------------------------
Petit site Galerie
Est beau ce qui plaît sans concept!
Domix
Domix
V.I.P.
V.I.P.
Masculin Date d'inscription : 13/02/2014
Nombre de messages : 894
Points : 1789
Localisation : Proche Dijon
Emploi : Dessinateur

MessageDomix Jeu 3 Déc 2015 - 9:59

J'utilise la même manipulation que Tch_27.
Intersection avec la sélection.

Cependant je te conseil de le faire au départ, n'attend pas d'avoir trop d'intersection.
Après ça rame. ( du moins chez moi )



-------------------------------------------------------------------------------------------------------------------------
Mes objets --> https://3dwarehouse.sketchup.com/user.html?id=u79250929-4d52-4b4a-8c4a-2109f9976ca8
vick
vick
V.I.P.
V.I.P.
Masculin Date d'inscription : 17/06/2008
Nombre de messages : 3903
Points : 5766
Age : 76
Localisation : gard
Emploi : https://3dwarehouse.sketchup.com/search.html?q=vick&backendClass=both
http://www.artiste-creations.com/

Messagevick Jeu 3 Déc 2015 - 12:23

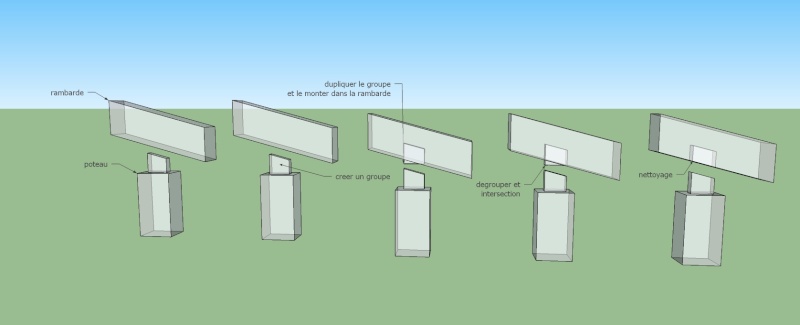

Une explication en image
tenon mortaise Tuto_t10

Pour ne pas trop avoir d'intersections a faire.
Créer un composant avec un bout de rampe et un poteau et le dupliquer.

Duplication


tenon mortaise Tuto_210
avatar
dan5711
Novice
Novice
Masculin Date d'inscription : 25/11/2015
Nombre de messages : 8
Points : 25

Messagedan5711 Jeu 3 Déc 2015 - 19:02

waouhhhhhhhh super   Tch_27, vick, pilou . je vais essayer ça ce soir, merciiiiiiiiiiii a vousss
avatar
peter56
Novice
Novice
Masculin Date d'inscription : 25/11/2015
Nombre de messages : 4
Points : 15

Messagepeter56 Ven 4 Mar 2016 - 19:42

BONSOIR,
voila un site avec des plugins specifiques / bois dont tenon - mortaise // assemblage diverses etc
site bien fait par et pour des amateurs de bois
plugins fiables et gratuits
compatibles totue version de sketchup

http://www.blb-bois.com/dao

bonne soirée
peter56
silic
silic
V.I.P.
V.I.P.
Masculin Humeur : joviale
Date d'inscription : 10/05/2010
Nombre de messages : 2132
Points : 4131
Age : 58
Localisation : Sion - Suisse
Emploi : concepteur design en menuiserie - agencement d'intérieur, promoteur immobilier, musicien

Messagesilic Ven 4 Mar 2016 - 22:03

Super, merci pour le lien

-------------------------------------------------------------------------------------------------------------------------
Silic



... la soif d'apprendre... et de partager ... - processeur Intel Xeon CPU E5-2650v4 2.20Ghz (2 processeurs) - 64 Go mémoire - carte vidéo Nvidia GTX 1060 + Titan X pascal - windows 10 64 - Sketchup  2017 - Photoshop - thea render -  ...
Pilou
Pilou
V.I.P.
V.I.P.
Masculin Date d'inscription : 30/05/2014
Nombre de messages : 6826
Points : 15093
http://moiscript.weebly.com/

MessagePilou Sam 5 Mar 2016 - 0:11

Super, je n'avais encore jamais vu ce site! bien

-------------------------------------------------------------------------------------------------------------------------
Petit site Galerie
Est beau ce qui plaît sans concept!
avatar
peter56
Novice
Novice
Masculin Date d'inscription : 25/11/2015
Nombre de messages : 4
Points : 15

Messagepeter56 Sam 5 Mar 2016 - 6:29

re-bonjour
en complément : ne pas hésiter à consulter également les pages d'accueil et sketchup :
http://www.blb-bois.com/
http://www.blb-bois.com/dao/tutoriel-sketchup/tutoriel-sketchup

en effet un certain nombre de plugins sont annoncés :
- soit une mise à jour , pe .ex : LE PLUGIN « FICHE DE DÉBIT » - MISE À JOUR ou LE PLUGIN « MENU BLB-BOIS » - MISE À JOUR
- soit des pré annonces des plugins à venir

bon WE
peter56
Pilou
Pilou
V.I.P.
V.I.P.
Masculin Date d'inscription : 30/05/2014
Nombre de messages : 6826
Points : 15093
http://moiscript.weebly.com/

MessagePilou Sam 5 Mar 2016 - 11:59

Cool ! je répercute! bien

-------------------------------------------------------------------------------------------------------------------------
Petit site Galerie
Est beau ce qui plaît sans concept!
avatar
Dédé43
Novice
Novice
Masculin Date d'inscription : 31/05/2016
Nombre de messages : 8
Points : 28
Age : 40
Localisation : Auvergne
Emploi : Agencement professionnel

MessageDédé43 Mar 31 Mai 2016 - 18:18

Bonjour,

Pour ma part, je procède comme suit:
- en mode édition (dans le cas présent du poteau), je sélectionne le tenon faces + arrêtes, copier
- en mode édition ( de la rampe ici) , dans l'onglet "édition", j'utilise "coller sur place".
Et c'est tout.

J'ai pas trouvé plus simple.

J'espère que cela vous conviendra.

Cordialement.

Voir le sujet précédent Voir le sujet suivant Revenir en haut

Créer un compte ou se connecter pour répondre

Vous devez être membre pour répondre.

S'enregistrer

Rejoignez notre communauté ! C'est facile !


S'enregistrer

Connexion

Vous êtes déjà membre ? Aucun soucis, cliquez ici pour vous connecter.


Connexion


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
