Solivage sur une surface arrondie. Goulotte piscine

Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Solivage sur une surface arrondie. Goulotte piscine

Message par aurel le Mar 4 Juin 2013 - 7:44

Bonjour a tous,

Je cherche un plug in, pour créé les petites "barrettes" qui forment la rigole d une piscine municipale...
Un peu comme le plug solivage qui va créé des "étagères" sur une surface rectangulaire.

Mon cas plus exactement est une piscine de forme libre, avec des arrondis de partout,
Avec un pourtour de cette goulotte en barettes

Ou a défaut, une solution via la texture... Mais là, à ma connaissance, " positionner la texture"
Et je prefere alourdir mon .skp que de me taper ce boulot de fou furieux...
Piscine de 30 m de longueur, 100 m linéaire de périmètre.......


Merci


Dernière édition par aurel le Mar 4 Juin 2013 - 10:00, édité 1 fois
aurel
aurel
Bavard(e)
Bavard(e)

Féminin Date d'inscription : 27/10/2008
Nombre de messages : 190
Points : 422
Localisation : MTP

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par silic le Mar 4 Juin 2013 - 9:05

Peut être le plugin follow me and keep

-------------------------------------------------------------------------------------------------------------------------
Silic



... la soif d'apprendre... et de partager ... - processeur Intel Xeon CPU E5-2650v4 2.20Ghz (2 processeurs) - 64 Go mémoire - carte vidéo Nvidia GTX 1060 + Titan X pascal - windows 10 64 - Sketchup  2017 - Photoshop - thea render -  ...
silic
silic
V.I.P.
V.I.P.

Masculin Verseau
Humeur : joviale
Date d'inscription : 10/05/2010
Nombre de messages : 2113
Points : 4076
Age : 56
Localisation : Sion - Suisse
Emploi : concepteur design en menuiserie - agencement d'intérieur, promoteur immobilier, musicien

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par aurel le Mar 4 Juin 2013 - 9:39

malheureusement non...
cela fonctionne avec une surface,
or dans mon cas, je cherche le même principe avec un objet... mais merci

un peu un plug comme "balustrade avec composant"
qui créé sur une ligne, courbe... des composants mais sur l'axe vertical...

Et moi j'aurais besoin de la même chose...mais horizontal....

ci joint une petite explication:
[Vous devez être inscrit et connecté pour voir cette image]

Si jamais????
Merci

-------------------------------------------------------------------------------------------------------------------------
Aurel
aurel
aurel
Bavard(e)
Bavard(e)

Féminin Date d'inscription : 27/10/2008
Nombre de messages : 190
Points : 422
Localisation : MTP

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par Acid Jazz le Mar 4 Juin 2013 - 9:56

Salut

Je ne connais pas de plug'in qui puisse le faire en une fois mais tu peux

- créer le rectangle de base pour créer une barette (outil rectangle).
- tu fais une première copie (outils rotation avec Ctrl pour avoir le petit plus) en utilisant le centre de la courbure et en le plaçant juste à coté avec l'écartement voulu.
- tu tapes *x (x= le nombre de fois que tu souhaites l'avoir)

tu recommences l'opération à chaque changement de courbure.

a+ aurevoir

-------------------------------------------------------------------------------------------------------------------------
Antec Sonata III – Windows 7 64bit – Intel core i7 cpu 920@ 2,67ghz – 12Gb Ram Kingstone – Corsair force 3 ssd 90gb – 2x Western digital blue 500gb – Nvidia Geforce GTX 275 – écran 24” iiyama prolite B2409HDS
Acid Jazz
Acid Jazz
Moulin à parole
Moulin à parole

Masculin Vierge
Humeur : Pince sans rire
Date d'inscription : 26/05/2010
Nombre de messages : 239
Points : 315
Age : 46
Localisation : Hainaut
Emploi : Dessin d'architecture & industriel

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par aurel le Mar 4 Juin 2013 - 9:58

loool oui, effectivement...
c'est comme ça que j'ai fait sur l'exemple avec les rectangles rouges..
mais imagine 100 m linéaire à raison d'un rectangle de 2 cm avec un écart de 1 cm.... [Vous devez être inscrit et connecté pour voir cette image]

-------------------------------------------------------------------------------------------------------------------------
Aurel
aurel
aurel
Bavard(e)
Bavard(e)

Féminin Date d'inscription : 27/10/2008
Nombre de messages : 190
Points : 422
Localisation : MTP

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par Acid Jazz le Mar 4 Juin 2013 - 10:07

baaaah!!! tu fais x 3333,333 non? fou

-------------------------------------------------------------------------------------------------------------------------
Antec Sonata III – Windows 7 64bit – Intel core i7 cpu 920@ 2,67ghz – 12Gb Ram Kingstone – Corsair force 3 ssd 90gb – 2x Western digital blue 500gb – Nvidia Geforce GTX 275 – écran 24” iiyama prolite B2409HDS
Acid Jazz
Acid Jazz
Moulin à parole
Moulin à parole

Masculin Vierge
Humeur : Pince sans rire
Date d'inscription : 26/05/2010
Nombre de messages : 239
Points : 315
Age : 46
Localisation : Hainaut
Emploi : Dessin d'architecture & industriel

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par aurel le Mar 4 Juin 2013 - 10:09

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:baaaah!!! tu fais x 3333,333 non? [Vous devez être inscrit et connecté pour voir cette image]
Tu m'as tellement fait rêver que je te met un point de réputation.... lool
Et celui là, tu ne l'as pas volé !!!! Sacré TUTO !!! [Vous devez être inscrit et connecté pour voir cette image]


Dernière édition par aurel le Mar 4 Juin 2013 - 10:11, édité 1 fois

-------------------------------------------------------------------------------------------------------------------------
Aurel
aurel
aurel
Bavard(e)
Bavard(e)

Féminin Date d'inscription : 27/10/2008
Nombre de messages : 190
Points : 422
Localisation : MTP

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par Acid Jazz le Mar 4 Juin 2013 - 10:11

haaa mon premier point: snif, snif, merci madaaame ! :icon_mrgreen:

plus sérieusement je vais fouiller un peu dans mes plug'in mais à mon avis il faudra en combiner plusieurs, leplugin 1001bits permet aussi de faire des stores et ce genres de choses mais rien de plat suivant une courbe !?!

-------------------------------------------------------------------------------------------------------------------------
Antec Sonata III – Windows 7 64bit – Intel core i7 cpu 920@ 2,67ghz – 12Gb Ram Kingstone – Corsair force 3 ssd 90gb – 2x Western digital blue 500gb – Nvidia Geforce GTX 275 – écran 24” iiyama prolite B2409HDS
Acid Jazz
Acid Jazz
Moulin à parole
Moulin à parole

Masculin Vierge
Humeur : Pince sans rire
Date d'inscription : 26/05/2010
Nombre de messages : 239
Points : 315
Age : 46
Localisation : Hainaut
Emploi : Dessin d'architecture & industriel

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par aurel le Mar 4 Juin 2013 - 10:16

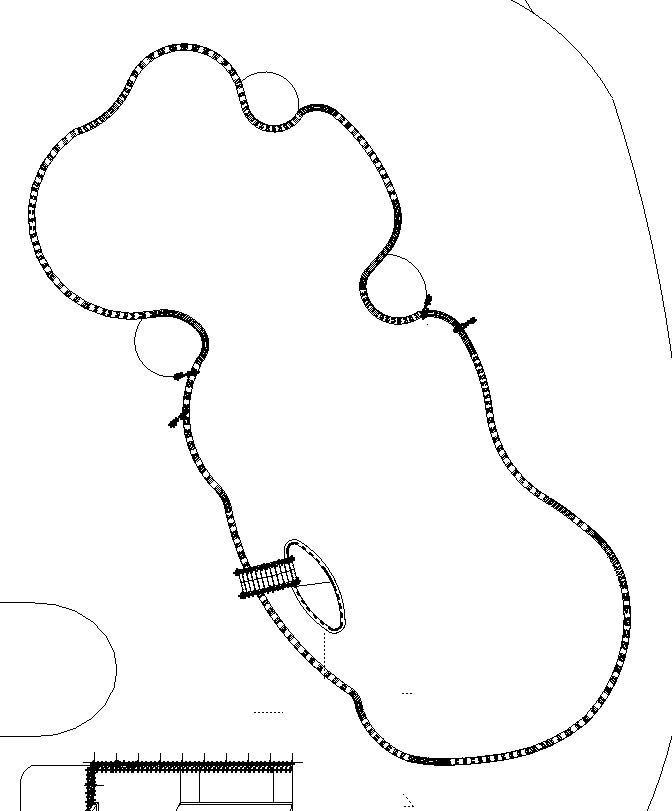

Non plus sérieusement, ça fonctionnerait dans un cercle ou avec des courbes identiques...
Si j'ai ça, j'y crois beaucoup moins....
[Vous devez être inscrit et connecté pour voir cette image]

-------------------------------------------------------------------------------------------------------------------------
Aurel
aurel
aurel
Bavard(e)
Bavard(e)

Féminin Date d'inscription : 27/10/2008
Nombre de messages : 190
Points : 422
Localisation : MTP

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par Acid Jazz le Mar 4 Juin 2013 - 10:22

TU AVAIS DIT UNE PISCINE, PAS UN LAGON !! pleure


Edit : regarde peut être ici, dans cet ensemble d'outils il y a "copie le long d'un chemin" : Je ne sais pas le tester pour le moment... il faut voir s'il le fait le long d'une courbe, en multiple exemplaire et en réorientant le rectangle ?!

a+ aurevoir bon courage pour ton lagon heu piscine

-------------------------------------------------------------------------------------------------------------------------
Antec Sonata III – Windows 7 64bit – Intel core i7 cpu 920@ 2,67ghz – 12Gb Ram Kingstone – Corsair force 3 ssd 90gb – 2x Western digital blue 500gb – Nvidia Geforce GTX 275 – écran 24” iiyama prolite B2409HDS
Acid Jazz
Acid Jazz
Moulin à parole
Moulin à parole

Masculin Vierge
Humeur : Pince sans rire
Date d'inscription : 26/05/2010
Nombre de messages : 239
Points : 315
Age : 46
Localisation : Hainaut
Emploi : Dessin d'architecture & industriel

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par vick le Mar 4 Juin 2013 - 11:51

Si cette solution te vas, elle est réalisée avec Shape bender .
Travailler sur le raccord
Dans les courbes les barres son légèrement déformées mais je ne pense pas que cella se remarque

[Vous devez être inscrit et connecté pour voir cette image]
vick
vick
V.I.P.
V.I.P.

Masculin Date d'inscription : 17/06/2008
Nombre de messages : 3787
Points : 5530
Localisation : bouche du rhône
Emploi : https://3dwarehouse.sketchup.com/search.html?q=vick&backendClass=both

http://www.artiste-creations.com/

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par aurel le Mar 4 Juin 2013 - 12:10

Merci Vick, ça à l'air pas mal ça!!

Je l'ai téléchargé... mais alors.. je ne comprend rien!!
Pourrais tu m'indiquer le process, stp?

-------------------------------------------------------------------------------------------------------------------------
Aurel
aurel
aurel
Bavard(e)
Bavard(e)

Féminin Date d'inscription : 27/10/2008
Nombre de messages : 190
Points : 422
Localisation : MTP

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par Acid Jazz le Mar 4 Juin 2013 - 12:20

Voilà une autre possibilité

tu télécharges l'ensemble de plug'in dont je t'ai indiqué le lien précédemment

tu utilises la dernière icone de la barre : create balustrades... il y a moyen de détourner le résultat avec les paramètres suivants:

[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]

et tu obtiens ceci

[Vous devez être inscrit et connecté pour voir cette image]

après il faut faire une petite adaptation aux intersections... a+ aurevoir

-------------------------------------------------------------------------------------------------------------------------
Antec Sonata III – Windows 7 64bit – Intel core i7 cpu 920@ 2,67ghz – 12Gb Ram Kingstone – Corsair force 3 ssd 90gb – 2x Western digital blue 500gb – Nvidia Geforce GTX 275 – écran 24” iiyama prolite B2409HDS
Acid Jazz
Acid Jazz
Moulin à parole
Moulin à parole

Masculin Vierge
Humeur : Pince sans rire
Date d'inscription : 26/05/2010
Nombre de messages : 239
Points : 315
Age : 46
Localisation : Hainaut
Emploi : Dessin d'architecture & industriel

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par aurel le Mar 4 Juin 2013 - 12:31

Merci,acid jazz,

Je l'ai ce plug in, mais tu me bluffes un peu pour le coup, [Vous devez être inscrit et connecté pour voir cette image]
parce que je n'avais pas pensé à écraser la balustrade! ... tout simplement

Alors c'est ça la diversité!!! L'analyse et les idées des autres???
Moi qui m'était enfermé dans la pensée unique....
Comme quoi ça à du bon d'écouter, d'échanger !!! Merci.
(LOOL j'essaye de tourner une petite phrase, genre politico-socio-philosophique,
mais c'est n'est pas vraiment le lieu!!!)
Mais quand même... Putain comment c'est bon de pouvoir échanger entre geeks [Vous devez être inscrit et connecté pour voir cette image]



Cependant, le shape bender de Vick me semble plus adapté à la situation.

Si quelqu'un peut m'expliquer comment il fonctionne, par contre...
Je m'arrache les cheveux depuis tout à l'heure....

[Vous devez être inscrit et connecté pour voir ce lien]

-------------------------------------------------------------------------------------------------------------------------
Aurel
aurel
aurel
Bavard(e)
Bavard(e)

Féminin Date d'inscription : 27/10/2008
Nombre de messages : 190
Points : 422
Localisation : MTP

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par Acid Jazz le Mar 4 Juin 2013 - 12:34

De rien mojito à la tienne et bonne continuation

-------------------------------------------------------------------------------------------------------------------------
Antec Sonata III – Windows 7 64bit – Intel core i7 cpu 920@ 2,67ghz – 12Gb Ram Kingstone – Corsair force 3 ssd 90gb – 2x Western digital blue 500gb – Nvidia Geforce GTX 275 – écran 24” iiyama prolite B2409HDS
Acid Jazz
Acid Jazz
Moulin à parole
Moulin à parole

Masculin Vierge
Humeur : Pince sans rire
Date d'inscription : 26/05/2010
Nombre de messages : 239
Points : 315
Age : 46
Localisation : Hainaut
Emploi : Dessin d'architecture & industriel

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par vick le Mar 4 Juin 2013 - 13:04

Tu sélectionnes le contour de la piscine et tu soudes les lignes.
Dans info sur l'entité tu regardes la dimension de ton périmètre.
Tu dessines en ligne droite tes barrettes sur la même dimension de ton périmètre.
Tu en fais un composant.
ATTENTION
sur la ligne ROUGE a l'axe du projet tu traces une ligne de la dimension du périmètre.
tu positionnes ton composant au dessus "un peu plus haut"
Au dessus du composant tu positionnes le tracé de ta piscine Mais ATTENTION
le tracer ne dois pas être fermé donc tu l'ouvres d'un Cm de" preférence sur la partie la plus droite" pour avoir moins de problèmes sur le raccord.
Voilà, tout est en place
La ligne
le composant au dessus
et le périmètre encore au dessus

Tu sélectionnes le composant
Tu sélectionnes le plug
tu clic sur la ligne droite
tu clic sur le périmètre

et voilà, cella parait compliqué mais c'est assez simple.

Tu peux régler l'intérieur ou l'extérieur avec les flèches du clavier.
vick
vick
V.I.P.
V.I.P.

Masculin Date d'inscription : 17/06/2008
Nombre de messages : 3787
Points : 5530
Localisation : bouche du rhône
Emploi : https://3dwarehouse.sketchup.com/search.html?q=vick&backendClass=both

http://www.artiste-creations.com/

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par aurel le Mar 4 Juin 2013 - 15:17

on est bien d'accord c'est ce plug in?

-------------------------------------------------------------------------------------------------------------------------
Aurel
aurel
aurel
Bavard(e)
Bavard(e)

Féminin Date d'inscription : 27/10/2008
Nombre de messages : 190
Points : 422
Localisation : MTP

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par aurel le Mar 4 Juin 2013 - 15:35

Mais c'est où que tu habites pour que je vienne te faire des bisous?????

Enormous!!!

Il y a 3 bouts d'erreurs... mais on s'en fout... c'est une affaire de 2 min de reprise.
[Vous devez être inscrit et connecté pour voir cette image] un grand grand Merki !!!


[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Tu sélectionnes le contour de la piscine et tu soudes les lignes.
Dans info sur l'entité tu regardes la dimension de ton périmètre.
Tu dessines en ligne droite tes barrettes sur la même dimension de ton périmètre.
Tu en fais un composant.
ATTENTION
sur la ligne ROUGE a l'axe du projet tu traces une ligne de la dimension du périmètre.
tu positionnes ton composant au dessus "un peu plus haut"
Au dessus du composant tu positionnes le tracé de ta piscine Mais ATTENTION
le tracer ne dois pas être fermé donc tu l'ouvres d'un Cm de" preférence sur la partie la plus droite" pour avoir moins de problèmes sur le raccord.
Voilà, tout est en place
La ligne
le composant au dessus
et le périmètre encore au dessus

Tu sélectionnes le composant
Tu sélectionnes le plug
tu clic sur la ligne droite
tu clic sur le périmètre

et voilà, cella parait compliqué mais c'est assez simple.

Tu peux régler l'intérieur ou l'extérieur avec les flèches du clavier.

-------------------------------------------------------------------------------------------------------------------------
Aurel
aurel
aurel
Bavard(e)
Bavard(e)

Féminin Date d'inscription : 27/10/2008
Nombre de messages : 190
Points : 422
Localisation : MTP

Revenir en haut Aller en bas

Solivage sur une surface arrondie. Goulotte piscine Empty Re: Solivage sur une surface arrondie. Goulotte piscine

Message par vick le Mar 4 Juin 2013 - 15:50

Content d'avoir pu t'aider :icon_wink:
