Modifier l’angle des faces aux extrémités des Poutres

Aller en bas

resolu Modifier l’angle des faces aux extrémités des Poutres

Message par Patrick Superpat le Mer 25 Jan 2017 - 17:54

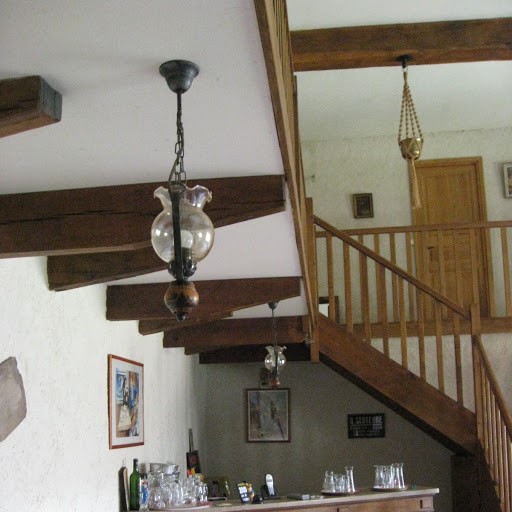

Bonjour, je souhaite modifier l'extrémité de mes poutres, afin de les biseauter.

[Vous devez être inscrit et connecté pour voir cette image]

Dans l'aide d'Archicad, il est dit :

Modifier l’angle des faces aux extrémités des Poutres pour fixer leur angle librement, utilisez l’astuce suivante.
1-Dessinez la Poutre.
2-Réglez l’épaisseur de poutre sur zéro dans le dialogue Options Poutre afin de créer une seconde poutre virtuelle.
3-Dessinez la poutre d’épaisseur zéro en commençant par l’extrémité de l’axe de référence de la première poutre selon l’angle voulu (voir ci-dessous).

[Vous devez être inscrit et connecté pour voir cette image]

4-Cliquez pour compléter la poutre d’épaisseur zéro et visionnez le résultat en 3D.

[Vous devez être inscrit et connecté pour voir cette image]


5-Retouchez le symbole en plan en ajoutant un segment de ligne pour combler l’intervalle.

Pour le 2, c'est la nouvelle poutre qui doit être à zéro ?
J'ai fait cela, mais, ensuite je n'arrive pas à biseauter, ma poutre reste parallélépipédique.

Bien sûr je peux toujours transformer mes poutres en dalle et leurs appliquer un chanfrein, mais ... si je veux les garder en poutre, que dois-je faire ?
Aurais-je avec cette méthode la possibilité de laisser un plat au bout ?


Dernière édition par Patrick Superpat le Jeu 2 Fév 2017 - 12:57, édité 1 fois

-------------------------------------------------------------------------------------------------------------------------
Le mieux est l'ennemi du bien [Vous devez être inscrit et connecté pour voir cette image]
Patrick Superpat
Patrick Superpat
méga posteur
méga posteur

Masculin Vierge
Humeur : Tranquille, tranquille
Date d'inscription : 03/11/2016
Nombre de messages : 220
Points : 332
Age : 72
Localisation : Paris
Emploi : Retraité

Revenir en haut Aller en bas

resolu Re: Modifier l’angle des faces aux extrémités des Poutres

Message par Coulou le Mer 25 Jan 2017 - 18:08

[Vous devez être inscrit et connecté pour voir ce lien] a écrit: ... Pour le 2, c'est la nouvelle poutre qui doit être à zéro ? ...
Oui c'est ça.
Mais cette "astuce" ne s'applique que pour une vue en plan.
Pour avoir ce résultat en 3D, je pense à 4 choses :
1) Profil complexe
2) Opération éléments solides
3) Dalle
4) Forme

-------------------------------------------------------------------------------------------------------------------------
MacOS 10.14.4 Mojave / Radeon Pro 580 8 Go / 4,2 GHz Intel Core i7v / 32Go RAM /  (non c'est moi qui est copié sur Chapi)


Moi aussi j'étais aventurier autrefois, et puis, j'ai pris une flèche dans le genou.
Coulou
Coulou
modérateur
modérateur

Masculin Vierge
Humeur : Que Laforge soit avec vous!
Date d'inscription : 29/06/2010
Nombre de messages : 7813
Points : 12354
Age : 39
Localisation : Luxembourg
Emploi : Dessinateur / Sorceleur (à la retraite)

Revenir en haut Aller en bas

resolu Re: Modifier l’angle des faces aux extrémités des Poutres

Message par freroil le Jeu 26 Jan 2017 - 9:56

si tu souhaite les garder "en poutre".. j'otperai pour profil complexe, de cette manière si tu les modifies, tu le fera d'un coup pour toutes..

-------------------------------------------------------------------------------------------------------------------------
Le coup le plus rusé que le diable ait jamais réussi, ça a été de faire croire à tout le monde qu'il n'existait pas

MacPro 2008 - MacPro 2013 - Tour PC i7-2600k W7 - Portable PC 7700HQ W10
freroil
freroil
modérateur
modérateur

Masculin Scorpion
Humeur : Je suis Oli .... ;)
Date d'inscription : 25/09/2008
Nombre de messages : 11454
Points : 19978
Age : 45
Localisation : Bordeaux
Emploi : architecture, design,..

Revenir en haut Aller en bas

resolu Re: Modifier l’angle des faces aux extrémités des Poutres

Message par Patrick Superpat le Jeu 26 Jan 2017 - 13:43

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:si tu souhaite les garder "en poutre".. j'otperai pour profil complexe, de cette manière si tu les modifies, tu le fera d'un coup pour toutes..
Bonjour et merci pour vos réponses.
Je pense que problème est qu'en la dessinant biseautée on ne peut plus jouer sur la longueur. Donc je vais essayer Dalle, si je peux transformer l'outil poutre en dalle !

[Vous devez être inscrit et connecté pour voir cette image]

-------------------------------------------------------------------------------------------------------------------------
Le mieux est l'ennemi du bien [Vous devez être inscrit et connecté pour voir cette image]
Patrick Superpat
Patrick Superpat
méga posteur
méga posteur

Masculin Vierge
Humeur : Tranquille, tranquille
Date d'inscription : 03/11/2016
Nombre de messages : 220
Points : 332
Age : 72
Localisation : Paris
Emploi : Retraité

Revenir en haut Aller en bas

resolu Re: Modifier l’angle des faces aux extrémités des Poutres

Message par Archi43 le Jeu 26 Jan 2017 - 14:31

Personnellement, dans un cas comme celui là j’opterai plutôt pour une opération solide avec une toiture en opérateur masqué.

-------------------------------------------------------------------------------------------------------------------------
On ne peut pas changer le monde, mais ce n'est pas une excuse pour ne pas essayer.
Archi43
Archi43
V.I.P.
V.I.P.

Masculin Capricorne
Date d'inscription : 10/04/2014
Nombre de messages : 1793
Points : 2849
Age : 32
Localisation : Roanne (42)
Emploi : Architecte HMONP / Manageur BIM

Revenir en haut Aller en bas

resolu Re: Modifier l’angle des faces aux extrémités des Poutres

Message par nono.lerat le Jeu 26 Jan 2017 - 17:23

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Personnellement, dans un cas comme celui là j’opterai plutôt pour une opération solide avec une toiture en opérateur masqué.
+1 clindoeil

-------------------------------------------------------------------------------------------------------------------------
Archicad 22 (depuis la 6.5)
photoshop élément
Imac 3,2 GHz Intel Core i5 - 16 Go 1600 Mhz DDR3 - Nvidia Geforce GTX
OS X 10.8.5

l'agence :
[Vous devez être inscrit et connecté pour voir ce lien]

mon book en quelque sorte :
[Vous devez être inscrit et connecté pour voir ce lien]
nono.lerat
nono.lerat
V.I.P.
V.I.P.

Masculin Taureau
Humeur : nan !!!!! j'aime pas les gros 4x4 !!!!!
Date d'inscription : 28/03/2011
Nombre de messages : 1128
Points : 2011
Age : 41
Localisation : Au Sud de Rennes et par déduction au Nord de Redon
Emploi : Dessinateur / projeteur bâtiment archicadien

http://www.archipole.fr

Revenir en haut Aller en bas

resolu Re: Modifier l’angle des faces aux extrémités des Poutres

Message par Patrick Superpat le Jeu 26 Jan 2017 - 17:47

Bon, les poutres ne se transformant pas en dalle avec la baguette magique, c'est l'outil forme qui a pris la place.
Sélection de la forme, un petit quart de tour, puis en 2d tracé d'un triangle extrudé, retour en 3d pour les superposer, et retour en 2d :opération booléenne. Retour en 3d, quart de tour et hop en place.
L'avantage, c'est qu'en allant de l'autre coté de la forme je peux étirer ma poutre pour avoir la longueur voulue. sourire
Merci à tous pour les suggestions aurevoir


[Vous devez être inscrit et connecté pour voir cette image]

-------------------------------------------------------------------------------------------------------------------------
Le mieux est l'ennemi du bien [Vous devez être inscrit et connecté pour voir cette image]
Patrick Superpat
Patrick Superpat
méga posteur
méga posteur

Masculin Vierge
Humeur : Tranquille, tranquille
Date d'inscription : 03/11/2016
Nombre de messages : 220
Points : 332
Age : 72
Localisation : Paris
Emploi : Retraité

Revenir en haut Aller en bas

resolu Re: Modifier l’angle des faces aux extrémités des Poutres

Message par Nùmenor le Jeu 26 Jan 2017 - 18:43

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:
[Vous devez être inscrit et connecté pour voir ce lien] a écrit:si tu souhaite les garder "en poutre".. j'otperai pour profil complexe, de cette manière si tu les modifies, tu le fera d'un coup pour toutes..
Bonjour et merci pour vos réponses.
Je pense que problème est qu'en la dessinant biseautée on ne peut plus jouer sur la longueur. Donc je vais essayer Dalle, si je peux transformer l'outil poutre en dalle !

[Vous devez être inscrit et connecté pour voir cette image]

On peu avec un profil complex modifier différentes choses. dans ton cas sa sera la longueur et la hauteur .
Quand on dessine sont profil il y a un petit outil ( une ligne en pointiller de mémoire ) a placer pour informer Archicad que cette ligne peut être modifier .

Malheureusement je ne sais plus comment ça marche mdr3 les pro du forum pourront peu être mieux éclaircir même si tu a trouver une autre solution

-------------------------------------------------------------------------------------------------------------------------
PC: win 10 / IntelCore i7 6800k/ 32 Go RAm / Nvidia Geforce GTX 1080
Pc portable Asus G750 : win 10 / IntelCore i7 / 32 Go RAm / Nvidia Geforce GT 770 M / SSD 500 GO + DD 1 To
Nùmenor
Nùmenor
méga posteur
méga posteur

Masculin Bélier
Date d'inscription : 21/02/2016
Nombre de messages : 677
Points : 1433
Age : 29
Localisation : Lozère/Haute-loire
Emploi : dessinateur

https://www.numenor3d.com/

Revenir en haut Aller en bas

resolu Re: Modifier l’angle des faces aux extrémités des Poutres

Message par morbiteus le Ven 27 Jan 2017 - 10:41

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:
Bonjour et merci pour vos réponses.
Je pense que problème est qu'en la dessinant biseautée on ne peut plus jouer sur la longueur.

Personnellement, je ne suivrais pas (une fois n'est pas coutume), les conseils d'archi 43.
Dans ton cas, j'utiliserais forcément les profils complexes car, selon moi, les opérations solides peuvent te poser problème si tu dois déplacer des poutres ou les copier, etc... Effectivement, tu vas devoir appliquer les opérations solides sur toutes tes poutres (ici, tu n'as pas beaucoup de poutres, mais dans le cas de plusieurs dizaines de poutre cela peut être fastidieux.

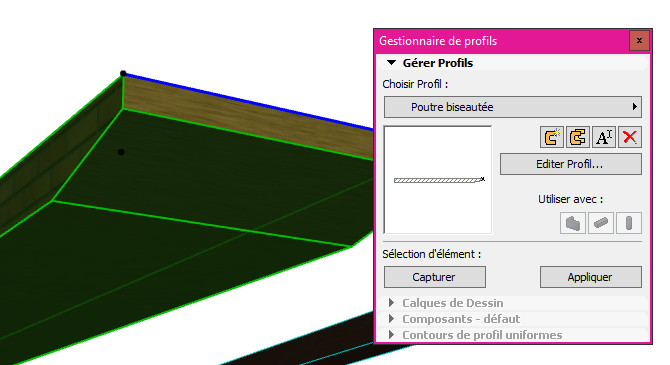

Pour les profils complexes, tu dois simplement te mettre en 3D, et ajuster la longueur de ta poutre....
Voir image ci-dessous.

[Vous devez être inscrit et connecté pour voir cette image]

-------------------------------------------------------------------------------------------------------------------------


Le chemin le plus rapide entre deux points reste la ligne....
Mac Os 10.10.5 - AC13 AC14 AC16 AC17 AC19 AC20
morbiteus
morbiteus
V.I.P.
V.I.P.

Masculin Cancer
Humeur : Demain est un autre jour...
Date d'inscription : 26/02/2013
Nombre de messages : 2429
Points : 4726
Age : 43
Localisation : Bruxelles
Emploi : Architecte - collaborateur

Revenir en haut Aller en bas

resolu Re: Modifier l’angle des faces aux extrémités des Poutres

Message par freroil le Ven 27 Jan 2017 - 10:55

amis tu oublis une chose morbit, qu'en étirant ton objet complexe tu étires l'ensemble de sa géométrie et donc tu la modifies.. il vaut mieut modifier directement dans ce cas ton profil qui sappliquera directement à l'ensemble de tes poutres automatiquement..

-------------------------------------------------------------------------------------------------------------------------
Le coup le plus rusé que le diable ait jamais réussi, ça a été de faire croire à tout le monde qu'il n'existait pas

MacPro 2008 - MacPro 2013 - Tour PC i7-2600k W7 - Portable PC 7700HQ W10
freroil
freroil
modérateur
modérateur

Masculin Scorpion
Humeur : Je suis Oli .... ;)
Date d'inscription : 25/09/2008
Nombre de messages : 11454
Points : 19978
Age : 45
Localisation : Bordeaux
Emploi : architecture, design,..

Revenir en haut Aller en bas

resolu Re: Modifier l’angle des faces aux extrémités des Poutres

Message par morbiteus le Ven 27 Jan 2017 - 11:07

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:amis tu oublis une chose morbit, qu'en étirant ton objet complexe tu étires l'ensemble de sa géométrie et donc tu la modifies.. il vaut mieut modifier directement dans ce cas ton profil qui sappliquera directement à l'ensemble de tes poutres automatiquement..

Bien vu... J'avais omis ce problème...
Donc +1 avec toi....

-------------------------------------------------------------------------------------------------------------------------


Le chemin le plus rapide entre deux points reste la ligne....
Mac Os 10.10.5 - AC13 AC14 AC16 AC17 AC19 AC20
morbiteus
morbiteus
V.I.P.
V.I.P.

Masculin Cancer
Humeur : Demain est un autre jour...
Date d'inscription : 26/02/2013
Nombre de messages : 2429
Points : 4726
Age : 43
Localisation : Bruxelles
Emploi : Architecte - collaborateur

Revenir en haut Aller en bas

resolu Re: Modifier l’angle des faces aux extrémités des Poutres

Message par Markus-83 le Ven 27 Jan 2017 - 16:30

Reste aussi la solution de les créer comme objet (méthode du fainéant comme pour tes pierres d'angles) et penser si besoin s'en fait sentir de les ré-ouvrir pour leur attribuer le caractère de poutre.
Elle seront toujours trouvable en tant qu'objet mais pourront être listée en poutre...

Encore une fois la principale question à se poser avant de choisir une solution c'est :
"est-ce que que je me préoccupe du rendu ou est-ce que je dois gérer le projet dans son ensemble avec des préoccupations d'ordre DCE (avec ou sans gestion bim) et CCTP et carnet de détail ?"

Pourquoi ce détail est-il important d'être traité est ce qui va orienté ton choix.

et aussi quelle récurrence a ce détail ?

Si il n'apparait que sur cette coursive et que visiblement tu n'en a que de 2 longueur différentes comme l'on peut supposer qu'elle se poursuive après la cloison ne fait que la plus longue dont tu n'ajustera que la position (surtout si derrière la cloison elles sont caché par un faux plafond)

D'après ce qu'il semble me souvenir c'est juste une modélisation "plaisir", passe temps, pour s'offrir le kif d'avoir modéliser de façon juste es précise ta maison.

donc pas de prise de tête va à TA préférence.

Markus-83
méga posteur
méga posteur

Masculin Gémeaux
Humeur : Changeante
Date d'inscription : 05/11/2012
Nombre de messages : 270
Points : 449
Age : 46
Localisation : 83, sous la clim la pluspart du temps
Emploi : Agence Créée. Il y a plus qu'à...

Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
