[ SKETCHUP composants dynamiques ] Bâtiment dynamique

**visui** · **visui** Mer 31 Mai 2023 - 15:00

Bonjour,

Je me permet de poster mon problème que je rencontre sur la réalisation de mon bloc dynamique.
L'idée est de faire un bâtiment modulable via les données suivantes :

Longueur du Bâtiment : ...
Hauteur Sud : ....
Longueur du rampant sud : ....
Inclinaison du rampant sud : ....
Longueur du rampant nord : ....
Inclinaison du rampant nord : ....

J'ai a peu près réussi a faire ce que je voulais mais je bloque sur la jonction des IPE. J'ai pensé a faire des pièces de jonction pour les différentes inclinaisons (de 5° à 20°), les masqués et les faires apparaitre avec la fonction IF mais la position Z de la pièce change en fonction de l'inclinaison et je ne trouve pas la formule pour trouver cette position Z.

Peut-être que vous auriez une autre piste à explorer ?

Je vous joint mon fichier .skp.

[ SKETCHUP composants dynamiques ] Bâtiment dynamique Captur10

Merci d'avance à vous.

Fichiers joints

: Bâtiment dynamique 2023.zip Vous n'avez pas la permission de télécharger les fichiers joints.(186 Ko) Téléchargé 4 fois

**simjoubert** · **simjoubert** Mer 31 Mai 2023 - 19:14

Hello @visiu
Il faut que tes poutres soit composées de 3 morceaux les deux triangles d’extrémité qui permettront de réaliser les angles et le bloc centre qui ajustera la longueur.
Les arrêtes de jonction seront masquées et les faces de jonction supprimées.
Regarde sur mon profile 3dwarehouse il y’a un composant dynamique coupe d’onglet !
[ SKETCHUP composants dynamiques ] Bâtiment dynamique IPB_917

[ SKETCHUP composants dynamiques ] Bâtiment dynamique IPB_917

**JDD** · **JDD** Jeu 1 Juin 2023 - 11:36

Hello @simjoubert

Je ne peux pas ouvrir ton lien vers 3DWH.

Le message d'erreur suivant est généré tant avec Firefox qu'avec Microsoft Edge

[ SKETCHUP composants dynamiques ] Bâtiment dynamique 3dwh_e10

JDD

**AK40Cess** · **AK40Cess** Jeu 1 Juin 2023 - 11:58

JDD a écrit:Hello @simjoubert

Je ne peux pas ouvrir ton lien vers 3DWH.

Le message d'erreur suivant est généré tant avec Firefox qu'avec Microsoft Edge

JDD

Je pense que tu peux y accéder par la:

[ SKETCHUP composants dynamiques ] Bâtiment dynamique Captur76

**simjoubert** · **simjoubert** Jeu 1 Juin 2023 - 12:16

Hello JDD, la visualisation 3D dans l'iframe semble boguer !
Mais le lien en cliquant sur le logo 3D Warehouse fonctionne

[ SKETCHUP composants dynamiques ] Bâtiment dynamique Captu238

**JDD** · **JDD** Jeu 1 Juin 2023 - 12:56

Hello @simjoubert

Merci, cela fonctionne via le logo 3DWH

JDD

**tenrev** · **tenrev** Jeu 1 Juin 2023 - 13:57

JDD a écrit:Hello @simjoubert

Merci, cela fonctionne via le logo 3DWH

JDD

@simjoubert @JDD

j'ai corrigé l'Iframe ca fonctionne maintenant , il faut juste mettre le lien sans les "token"

[ SKETCHUP composants dynamiques ] Bâtiment dynamique Cloche10

**JDD** · **JDD** Jeu 1 Juin 2023 - 17:47

Hello @tenrev

JDD

**visui** · **visui** Ven 2 Juin 2023 - 10:24

Merci pour ton retour Simjoubert,
J'ai pu réaliser ce que je voulais faire !

**simjoubert** · **simjoubert** Sam 3 Juin 2023 - 11:01

visui a écrit:Merci pour ton retour Simjoubert,
J'ai pu réaliser ce que je voulais faire !

On veut voir le résultat si ce n'est pas confidentiel ! Ce type de composant pourrait être utile pour certain !
En l'état ou comme base de travail !
[ SKETCHUP composants dynamiques ] Bâtiment dynamique IPB_917

**simjoubert** · **simjoubert** Dim 4 Juin 2023 - 13:26

Hello
je met en partage un composant dynamique Poutre IPN avec coupe d'onglet.
https://www.biblio3d.com/t14650-sketchup-composants-dynamiques-poutre-ipn-avec-onglets-dynamique#174236
[ SKETCHUP composants dynamiques ] Bâtiment dynamique IPB_917

**visui** · **visui** Mar 6 Juin 2023 - 12:02

Oui bien sûr par contre c'est plutôt en l'état,
Il y a encore du travail, je dois résoudre le problème de jonction de la toiture avant de m'attaquer à la jonction des IPE au faîtage.

Fichiers joints

: Bâtiment dynamique 2023.zip Vous n'avez pas la permission de télécharger les fichiers joints.(249 Ko) Téléchargé 4 fois

**simjoubert** · **simjoubert** Mar 6 Juin 2023 - 14:58

Hello @visui

Le challenge était trop tentant ! content

Il te reste encore beaucoup de détails à ajouter (bac acier, chaperon, gouttières, bandes de rives ...)

J'ai utilisé pour la ferme (poteaux + pannes) mon composant IPN.

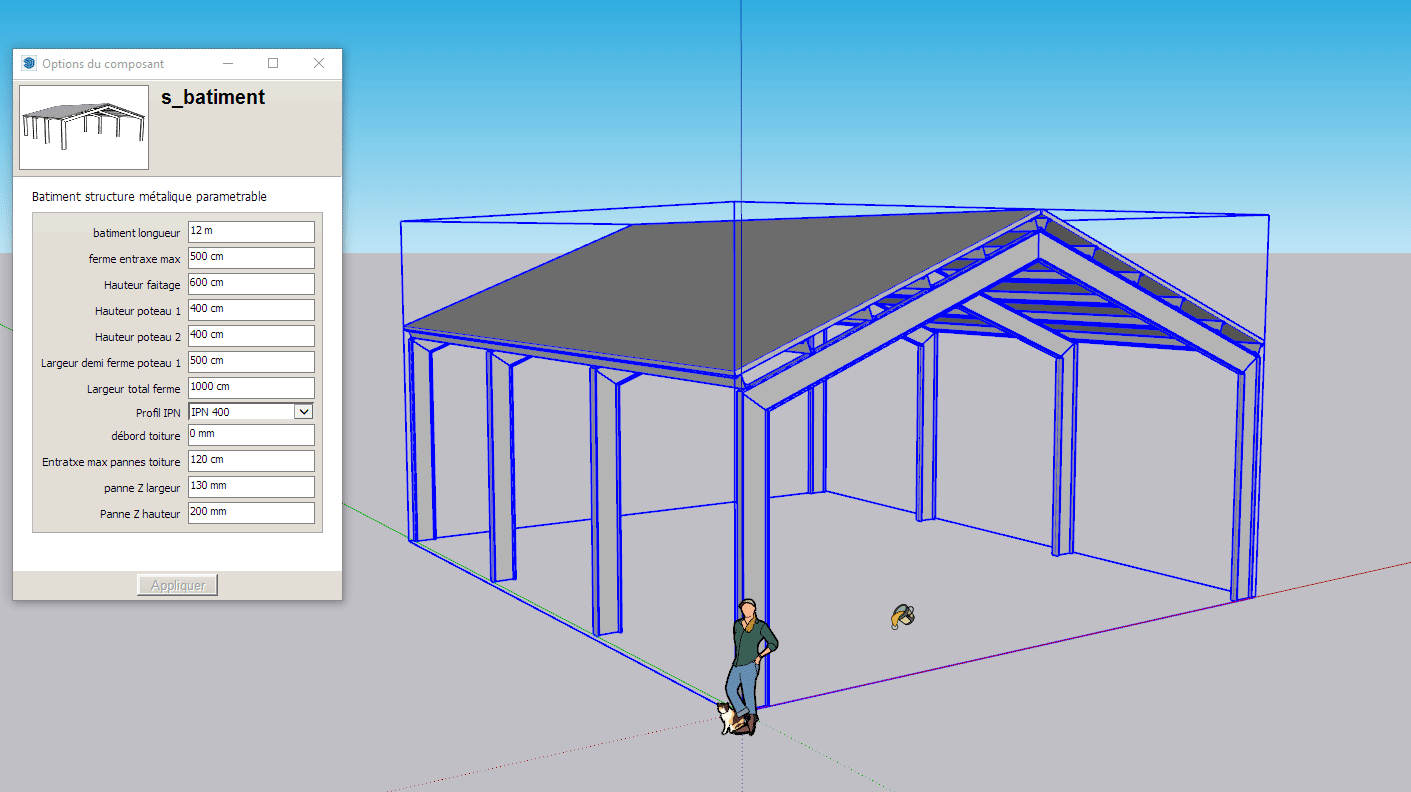

[ SKETCHUP composants dynamiques ] Bâtiment dynamique SketchUp_g8HVE9HSPI
