[ SKETCHUP Layout ] petit quizz

**tenrev** · **tenrev** Mer 15 Juin 2022 - 15:49

hello les amis,

petit quizz

comment faire pour mettre en 1 clic seulement : le rayon d'un cercle avec la fonction "étiquette" de layout comme ici

@simjoubert Simon tu ne réponds pas mdr5

**simjoubert** · **simjoubert** Mer 15 Juin 2022 - 19:48

C’est trop nul ton jeux je peux même pas jouer! pleure

**tenrev** · **tenrev** Mer 15 Juin 2022 - 20:48

simjoubert a écrit:C’est trop nul ton jeux je peux même pas jouer!

de toute façon personne ne joue , donc tu peux jouer mon ami , mais je sais que tu sais

[ SKETCHUP Layout ] petit quizz Cloche10

**furax49** · **furax49** Ven 17 Juin 2022 - 19:15

Cela me prouve qu'il faut vraiment que je trouve le temps de travailler les composants dynamique!!! marteau

**Rascal** · **Rascal** Mer 22 Juin 2022 - 22:27

Et donc.... comment qu'on fait on?

**simjoubert** · **simjoubert** Jeu 23 Juin 2022 - 7:28

Bonjour à tous!

Indice Numéro 1 :
Le cercle est un composant.

Bonne journée !

**Rascal** · **Rascal** Jeu 23 Juin 2022 - 7:41

Merci Simon!

Malheureusement je n'aurai pas le temps de chercher, en ce moment je cours sans arrêt de rdv de chantiers en visite de contrôle.
J'ai plus de rapports avec avec les Maîtres d'œuvre qu'avec mon épouse.. si je continue ainsi, je vais devoir installer un matelas au bureau. Vivement les congés

**tenrev** · **tenrev** Jeu 23 Juin 2022 - 10:33

Rascal a écrit:J'ai plus de rapports avec avec les Maîtres d'œuvre qu'avec mon épouse.. si je continue ainsi, je vais devoir installer un matelas au bureau. Vivement les congés

épouse un maitre d'œuvre ? mdr6

bon courage mojito

**Rascal** · **Rascal** Jeu 23 Juin 2022 - 11:36

tenrev a écrit:

épouse un maitre d'œuvre ? bon courage

Je vais plutôt payer une formation maîtrise d'ouvrage à ma femme . Je m'y suis habitué et j'ai peur que ça me coûte plus cher en frais de justice mdr5

**simjoubert** · **simjoubert** Jeu 23 Juin 2022 - 12:31

Indice Numéro 2

Le composant possède un attribut ayant pour formule

Code:: =«re »&lenx/2& «cm »

L’attribut doit être visible dans le panneau option, dans ce cas en mode texte

Variantes possibles :

Code:: =lenx/2

Visible type cm unité mètre
Affichera la dimension en mètre

ou

Visible type cm unité cm
Affichera la dimension en centimètre

Vous pouvez insérer directement un symbole clavier :

ALT 157 pour le symbole diamètre Ø
ALT 29
ALT 23 ↨
ALT 24 ↑
ALT 25 ↓
ALT 26 →
ALT 27 ←

Code:: ="Ø "&lenx&" cm"

Visible type Texte

Si la cotation de composant cercle est récurent et que vous souhaitez une mise en forme de la cotation plus stylisée :

Créer votre cotation, stylisez les traits, couleurs, extrémités, ajoutez des formes…
Assurez-vous que le texte corresponde à l'attribut
groupez le tout et enregistrez le fichier layout comme modèle

Maintenant, vous n'avez plus qu'à faire glisser votre cotation modèle sur le composant à coter,
Double clic sur la cotation stylisé, puis double clic sur la flèche de cotation.
Déplacez l'extrémité sur le composant pour créer la liaison
le texte ce met à jour
sortez de l'édition de la flèche puis du groupe

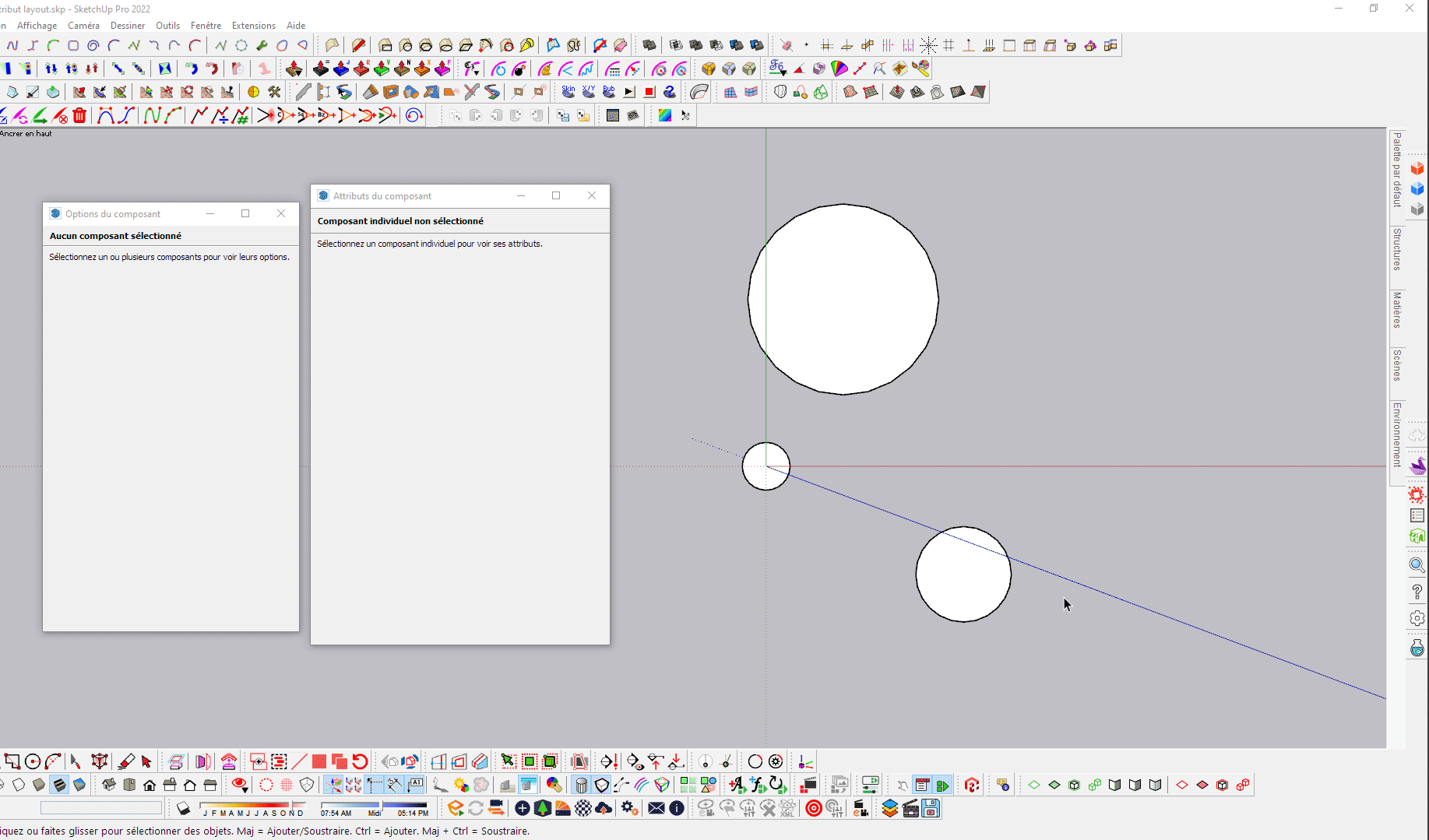

En image :
[ SKETCHUP Layout ] petit quizz PNUC11hGA2

**tenrev** · **tenrev** Jeu 23 Juin 2022 - 16:05

@simjoubert je n'étais pas allé aussi loin Simon , bravo pour ta démo bien

**tenrev** · **tenrev** Mar 28 Juin 2022 - 16:35

Salut Simon

@simjoubert

je n'arrive pas à faire comme toi ? j'ai enregistré ma page dans album et quand je glisse l'étiquette du composant elle ne se met pas à jour comme dans ton gif ? j'ai du rater quelque chose ? ou je ne m'accroche pas au bon endroit ? oui je suis un ....

mon gif ci dessous , merci pour ton aide

[ SKETCHUP Layout ] petit quizz Cd (4)

**simjoubert** · **simjoubert** Mar 28 Juin 2022 - 23:37

simjoubert a écrit:Si la cotation de composant cercle est récurent et que vous souhaitez une mise en forme de la cotation plus stylisée :
Créer votre cotation, stylisez les traits, couleurs, extrémités, ajoutez des formes...
Assurez-vous que le texte corresponde à l'attribut groupez le tout et enregistrez le fichier layout comme modèle
Maintenant, vous n'avez plus qu'à faire glisser votre cotation modèle sur le composant à coter,
Double clic sur la cotation stylisé, puis double clic sur la flèche de cotation.
Déplacez l'extrémité sur le composant pour créer la liaison le texte ce met à jour sortez de l'édition de la flèche puis du groupe

Hello Jack !
Il va falloir changer les lunettes ou acheter un écran plus grand mon cher Jack ! content

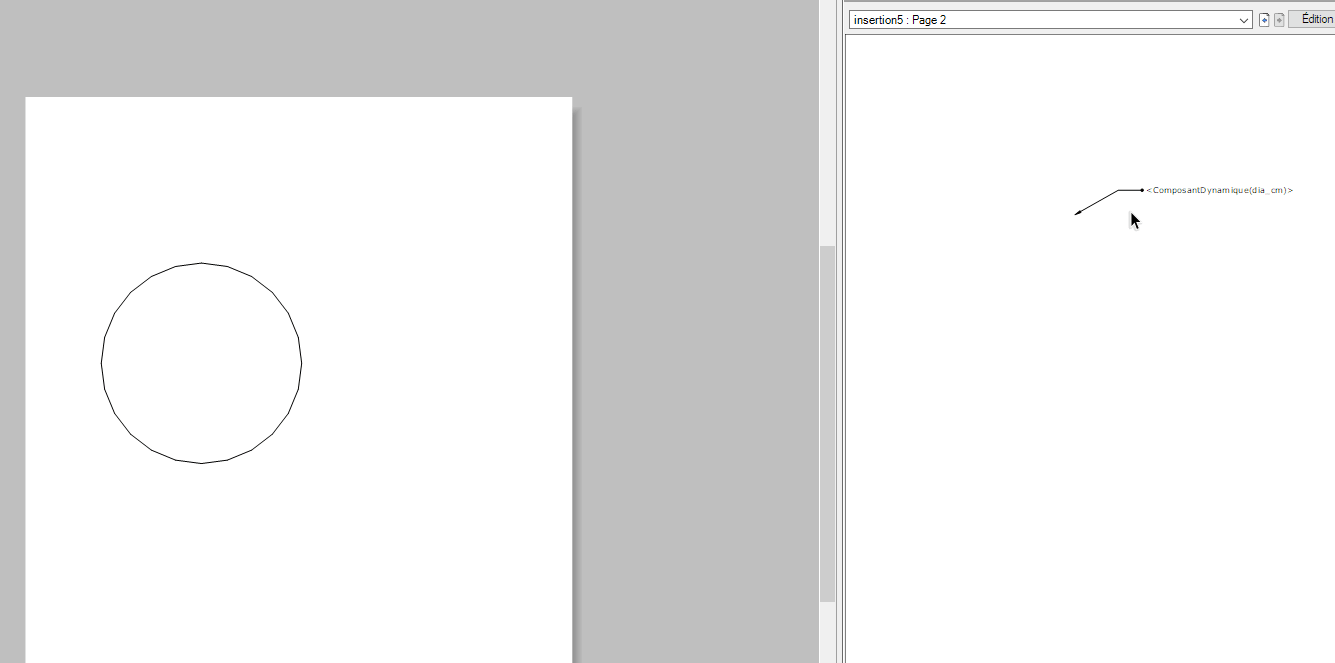

Tu dois voir les points de contrôle de la flèche (tu seras en mode édition) et ce n'est qu'à ce moment-là que layout analyse l'objet visé.
mojito

[ SKETCHUP Layout ] petit quizz LayOut_6R2wIgBUNl

**tenrev** · **tenrev** Mer 29 Juin 2022 - 9:49

simjoubert a écrit:Il va falloir changer les lunettes ou acheter un écran plus grand mon cher Jack !

@simjoubert c'est le cerveau pas les yeux , j'étais persuadé d'avoir essayé en double cliquant et que ça ne fonctionnait pas non plus

en tout cas merci Simon, bien

cette fois ci ça fonctionne et c'est bien pratique pour mettre des repères sur tous mes composants présents (le numéro avec un petit cercle ) que je retrouve sur mon rapport également
