- vincent BApprenti(e)
- Date d'inscription : 27/11/2014
Nombre de messages : 23
Points : 58
Bonsoir à toutes et à tous !
Je m'apprête à rendre une phase projet.
Je passe sur ma vue modèle approprié et là ... stupeur ! (jusque là j'étais en murs pochés donc je ne me rendais compte de rien)
Les retours en tableaux ne sont pas en trait gras "coupé"
j'ai fouillé partout mais je cale et le temps presse... si quelqu'un connait le réglage approprié qui me fait défaut ...
Je le remercie chaleureusement par avance !
Je m'apprête à rendre une phase projet.
Je passe sur ma vue modèle approprié et là ... stupeur ! (jusque là j'étais en murs pochés donc je ne me rendais compte de rien)
Les retours en tableaux ne sont pas en trait gras "coupé"
j'ai fouillé partout mais je cale et le temps presse... si quelqu'un connait le réglage approprié qui me fait défaut ...
Je le remercie chaleureusement par avance !
Bonjour,
bon je suis pas un pro mais en attendant la réponse des pros , je paris sur l'épaisseur de tes trait de mur composite. Les trait de tes hachure de ton mur composite est resté en trait fin. Mais après des tests vite fais ça serai ça. A toi de les modifier selon l’épaisseur voulu .
edit:

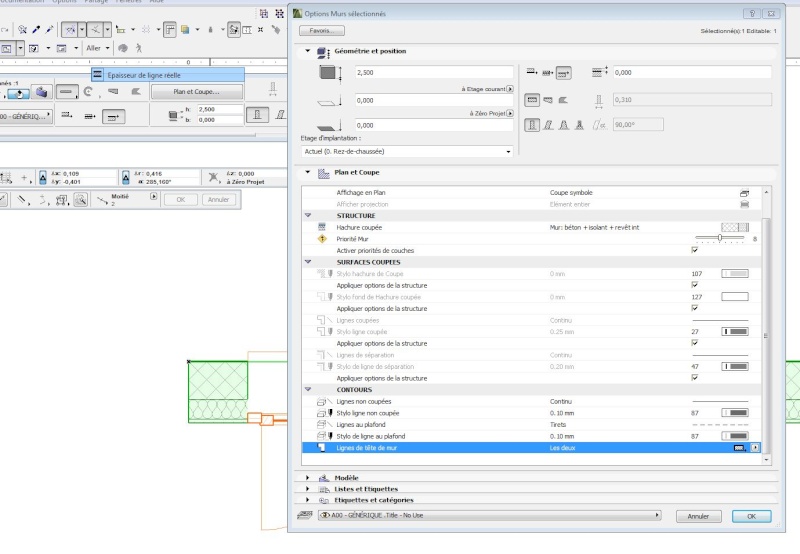

voici l'image de mes essais
bon je suis pas un pro mais en attendant la réponse des pros , je paris sur l'épaisseur de tes trait de mur composite. Les trait de tes hachure de ton mur composite est resté en trait fin. Mais après des tests vite fais ça serai ça. A toi de les modifier selon l’épaisseur voulu .
edit:
voici l'image de mes essais
- Couloumodérateur
- Humeur : Plus piquante que jamais
Date d'inscription : 29/06/2010
Nombre de messages : 9077
Points : 14127
Localisation : Luxembourg
Emploi : Dessinateur
Salut Vincent,
Ça peut-être beaucoup de choses, mais je trouve ton image tres bizarre, je me demande si tu n'as pas superposé plusieurs ouvertures? Ou plusieurs murs?
Quelle est cette hachure qui se superpose sur ton mur?
Ça peut-être beaucoup de choses, mais je trouve ton image tres bizarre, je me demande si tu n'as pas superposé plusieurs ouvertures? Ou plusieurs murs?
Quelle est cette hachure qui se superpose sur ton mur?
-------------------------------------------------------------------------------------------------------------------------
iMac 27' 2019 / MacOS 12.6 Monterey / Radeon Pro 575X 4 Go / 3,6 GHz Intel Core i9 / 32Go RAM / (non c'est moi qui est copié sur Chapi)
Moi aussi j'étais aventurier autrefois, et puis, j'ai pris une flèche dans le genou.
- Markus-83Moulin à parole
- Humeur : Changeante
Date d'inscription : 05/11/2012
Nombre de messages : 307
Points : 503
Age : 50
Localisation : 83, sous la clim la pluspart du temps
Emploi : Agence Créée. Il y a plus qu'à...
@ Coulou son "hachure" ressemble drôlement à un affichage en trace du niveau inférieur.
Pour le réglage de ses retours y a 3 possibilités à explorer
1- le paramétrage de sa couche en mur composite (ce serrait la plus rapide mais si ça vient des menuiseries ça peut être inutile en tout cas sur la v.16).
2- les "options vues modèles" les onglets du bas ça peut être une solution globale tout en 1 pas idiote.
3- Si aucune de ces 2 solutions "rapides" ne t'apporte de solution il faudra passer par les options des menuiseries.
avant de tenter la solutions assurer un sauvegarde.
Normalement et à condition que toutes tes fenêtres soient issues de la même section de bibliothèque (AC ou Fra/Sui) tu peux leur modifier "en bloc" leurs éléments de 2D sans que ça modifie leur dim nominale.
Pour le réglage de ses retours y a 3 possibilités à explorer
1- le paramétrage de sa couche en mur composite (ce serrait la plus rapide mais si ça vient des menuiseries ça peut être inutile en tout cas sur la v.16).
2- les "options vues modèles" les onglets du bas ça peut être une solution globale tout en 1 pas idiote.
3- Si aucune de ces 2 solutions "rapides" ne t'apporte de solution il faudra passer par les options des menuiseries.
avant de tenter la solutions assurer un sauvegarde.
Normalement et à condition que toutes tes fenêtres soient issues de la même section de bibliothèque (AC ou Fra/Sui) tu peux leur modifier "en bloc" leurs éléments de 2D sans que ça modifie leur dim nominale.
- vincent BApprenti(e)
- Date d'inscription : 27/11/2014
Nombre de messages : 23
Points : 58
Merci pour vos réponses !
@Nùmenor
j'ai tenté de reproduire ton exemple sans succès. pourtant c'est tout a fait le résultat souhaité !
ce que je ne comprends pas, c'est que peut importe le stylo du mur ce sont les stylos en séparatif du mur composite qui compte non ? la hachure à l'intérieur du mur est fine mais c'est ce que cherche : Une hachure diagonale en trait fin et les traits extérieurs du mur coupé en trait gras.
@Coulou
Je comprends ta remarque mais c'est en fait tout simple. Aucunes superpositions, ni de murs, ni de menuiseries.
Pour faciliter la lecture à l'écran et le confort de travail, mon fond d'écran est légèrement beige, les dalles sont blanches.
J'ai pour habitude de déconnecter les planchers et les balcons (pour des questions de métré notamment) et je suis en train de mettre à jour le projet (passage d'ITE à ITI). En résumer dans les ébrasements ce que tu vois c'est l'absence de dalle, donc le fond d'écran !
@Markus 83
1_ paramétrage de la couche composite.
la couche composite est BETON 01-la hachure est une hachure en diagonale 45° classique. et les épaisseurs de trait de la couche sont régler sur un numéro de stylo qui s'épaissis en fonction de l'échelle de sortie. très classique quoi. sauf que le retour en tableau ne suit pas. il semble rester de l'épaisseur de la hachure elle même...
2_Options de vue modèle

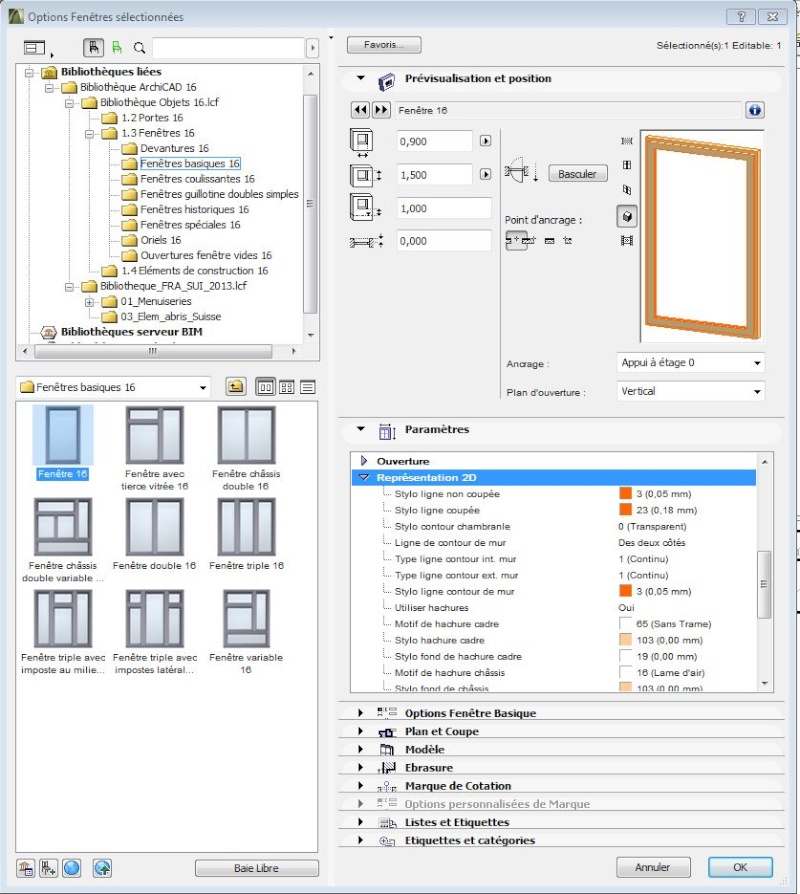

j'ai tout fouillé mais rien trouvé, d'ailleurs je ne vois aucun réglage qui puisse concerner les épaisseurs de mur en tableaux.
Le seul réglage en tableau depuis les menuiseries sont les couvre-joints et ou les tapées. Peut être que quelque chose m'échappe mais j'ai le sentiment que cela relève plus d'un réglage du mur que de la menuiserie.
3_Un peu la même chose que pour les vue modèle, les menuiserie sont issues de la bilbio franco suisse et j'ai le sentiment d'avoir passé en revues tout les menus sans avoir trouver un raclage qui concerne l'épaisseur des traits d'un mur.
Bref, si vous avez de nouvelles piste pour ce casse tête
@Nùmenor
j'ai tenté de reproduire ton exemple sans succès. pourtant c'est tout a fait le résultat souhaité !
ce que je ne comprends pas, c'est que peut importe le stylo du mur ce sont les stylos en séparatif du mur composite qui compte non ? la hachure à l'intérieur du mur est fine mais c'est ce que cherche : Une hachure diagonale en trait fin et les traits extérieurs du mur coupé en trait gras.
@Coulou
Je comprends ta remarque mais c'est en fait tout simple. Aucunes superpositions, ni de murs, ni de menuiseries.
Pour faciliter la lecture à l'écran et le confort de travail, mon fond d'écran est légèrement beige, les dalles sont blanches.
J'ai pour habitude de déconnecter les planchers et les balcons (pour des questions de métré notamment) et je suis en train de mettre à jour le projet (passage d'ITE à ITI). En résumer dans les ébrasements ce que tu vois c'est l'absence de dalle, donc le fond d'écran !
@Markus 83
1_ paramétrage de la couche composite.
la couche composite est BETON 01-la hachure est une hachure en diagonale 45° classique. et les épaisseurs de trait de la couche sont régler sur un numéro de stylo qui s'épaissis en fonction de l'échelle de sortie. très classique quoi. sauf que le retour en tableau ne suit pas. il semble rester de l'épaisseur de la hachure elle même...
2_Options de vue modèle
j'ai tout fouillé mais rien trouvé, d'ailleurs je ne vois aucun réglage qui puisse concerner les épaisseurs de mur en tableaux.
Le seul réglage en tableau depuis les menuiseries sont les couvre-joints et ou les tapées. Peut être que quelque chose m'échappe mais j'ai le sentiment que cela relève plus d'un réglage du mur que de la menuiserie.
3_Un peu la même chose que pour les vue modèle, les menuiserie sont issues de la bilbio franco suisse et j'ai le sentiment d'avoir passé en revues tout les menus sans avoir trouver un raclage qui concerne l'épaisseur des traits d'un mur.
Bref, si vous avez de nouvelles piste pour ce casse tête
Ah tu quand même changer l'épaisseur de trait de ta hachure ? pour essayer car je ne suis pas sur quel change sauf a un endroit coupé ( comme les tableaux des fenêtres )

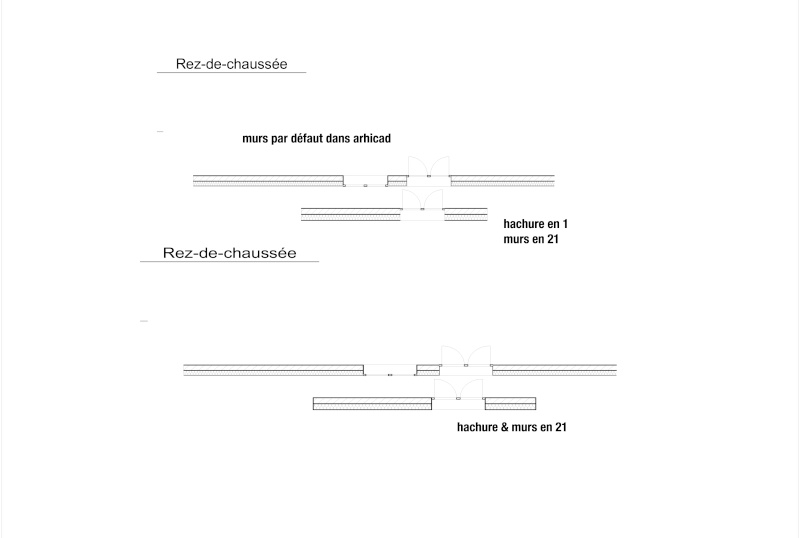

dans mon exemple mes hachure sont sortie avec la même épaisseur quel soit avec le stylo 1 ou 21 par contre, j'ai mon retour en trait fort sur le tableau avec un jeu de stylo en 21
sinon peu tu prendre un screenshoot de la composition de ton murs composite que l'on essaye avec tes réglages ?
dans mon exemple mes hachure sont sortie avec la même épaisseur quel soit avec le stylo 1 ou 21 par contre, j'ai mon retour en trait fort sur le tableau avec un jeu de stylo en 21
sinon peu tu prendre un screenshoot de la composition de ton murs composite que l'on essaye avec tes réglages ?
- Markus-83Moulin à parole
- Humeur : Changeante
Date d'inscription : 05/11/2012
Nombre de messages : 307
Points : 503
Age : 50
Localisation : 83, sous la clim la pluspart du temps
Emploi : Agence Créée. Il y a plus qu'à...
Je pense pas que ça vienne du stylo de hachure.
1- vérifie dans vue \ option vue écran que tu soit bien en épaisseur réelle et pas en coupe épaisse qui conserve parfois des bug d'affichage de ce type.
après y a aussi un bug d'affichage des menuiseries suisses que j'ai découvert en cherchant une solution pour toi je te détaille :
j'ai d'abord pensé comme la première réaction de Nùmenor que le réglage des retours dans les option de murs composite avait pu t'échapper vue qu'elle sont pas des plus évidentes je suis passer du noir...
au vert...

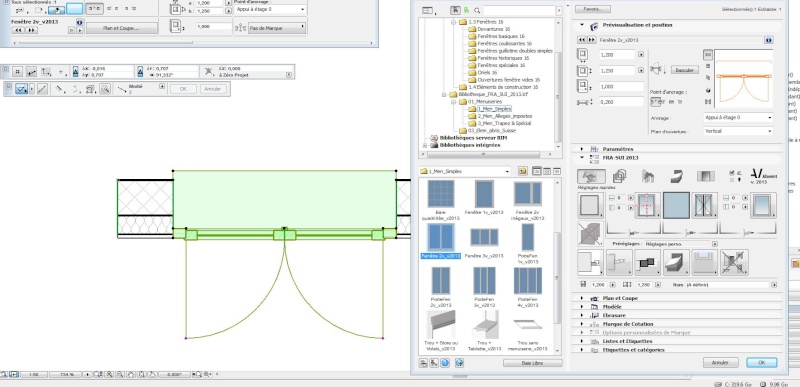

On s'apperçoit sur mes captures que malgré mes réglages chez moi le bug se concentre que sur la partie isloant mais le problème reste le même que chez toi.
au passage pense à vérifier l'activation des "ligne tête de mur" dans tes options du mur concerné.
Donc au final j'ai basculé de "affleurant au nu intérieur"...
en "décaler dans mur"....
Le problème avait disparu, mais ce qui me fait penser à un bug d'affichage c'est qu'en rebasculant en "affleurant..." l'affichage est resté correct. Bon j'ai pas testé sur une sauvegarde et réouverture qui pourrait réinitialisé le bug d'affichage je te laisse nous faire un retour éventuel.
Après, si le problème persiste le seul système D que je vois (et que j'ai souvent utilisé) pour verrouiller une sortie "comme je veux" c'est de poser un trait 2D avec le stylo voulu en s'assurant qu'il soit au premier plan puis translation avec copie multiple.
1- vérifie dans vue \ option vue écran que tu soit bien en épaisseur réelle et pas en coupe épaisse qui conserve parfois des bug d'affichage de ce type.
après y a aussi un bug d'affichage des menuiseries suisses que j'ai découvert en cherchant une solution pour toi je te détaille :
j'ai d'abord pensé comme la première réaction de Nùmenor que le réglage des retours dans les option de murs composite avait pu t'échapper vue qu'elle sont pas des plus évidentes je suis passer du noir...
au vert...
On s'apperçoit sur mes captures que malgré mes réglages chez moi le bug se concentre que sur la partie isloant mais le problème reste le même que chez toi.
au passage pense à vérifier l'activation des "ligne tête de mur" dans tes options du mur concerné.
Donc au final j'ai basculé de "affleurant au nu intérieur"...
en "décaler dans mur"....
Le problème avait disparu, mais ce qui me fait penser à un bug d'affichage c'est qu'en rebasculant en "affleurant..." l'affichage est resté correct. Bon j'ai pas testé sur une sauvegarde et réouverture qui pourrait réinitialisé le bug d'affichage je te laisse nous faire un retour éventuel.
Après, si le problème persiste le seul système D que je vois (et que j'ai souvent utilisé) pour verrouiller une sortie "comme je veux" c'est de poser un trait 2D avec le stylo voulu en s'assurant qu'il soit au premier plan puis translation avec copie multiple.
- Couloumodérateur
- Humeur : Plus piquante que jamais
Date d'inscription : 29/06/2010
Nombre de messages : 9077
Points : 14127
Localisation : Luxembourg
Emploi : Dessinateur
En fait ça me fait penser à un vieux bug de cette bib Frs/Suisse mais pour les portes.
As-tu bien la dernière version de la bib?
As-tu bien la dernière version de la bib?
-------------------------------------------------------------------------------------------------------------------------
iMac 27' 2019 / MacOS 12.6 Monterey / Radeon Pro 575X 4 Go / 3,6 GHz Intel Core i9 / 32Go RAM / (non c'est moi qui est copié sur Chapi)
Moi aussi j'étais aventurier autrefois, et puis, j'ai pris une flèche dans le genou.
- Contenu sponsorisé
Sujets similaires
Créer un compte ou se connecter pour répondre
Vous devez être membre pour répondre.
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
