déssinner un toit 2 pans avec hauteur d'arases différentes
Bonjour ,
cela fait des jours que je me casse la tête.
(sur Archicad
Impossible de réaliser une toiture 2 pans mais avec des hauteurs d'arases des murs différentes


J'ai réussi à faire le faire mais en faisant 2 toitures mono-pans indépendantes et du coup pour que la fonction "connecter toit/coque" fonctionne avec les pignons; j'ai dû réaliser ces murs pignons en 2 fois. C'est à dire un 1er mur du coin du bâtiment jusqu’à l’aplomb de la faitière puis un 2è à la suite, à l’aplomb de la faitière jusqu'à à l'autre coin du bâtiment.
enfin pas top optimal quoi !
cela fait des jours que je me casse la tête.
(sur Archicad

Impossible de réaliser une toiture 2 pans mais avec des hauteurs d'arases des murs différentes


J'ai réussi à faire le faire mais en faisant 2 toitures mono-pans indépendantes et du coup pour que la fonction "connecter toit/coque" fonctionne avec les pignons; j'ai dû réaliser ces murs pignons en 2 fois. C'est à dire un 1er mur du coin du bâtiment jusqu’à l’aplomb de la faitière puis un 2è à la suite, à l’aplomb de la faitière jusqu'à à l'autre coin du bâtiment.
enfin pas top optimal quoi !
Dernière édition par jodezil le Mer 2 Mar 2016 - 10:47, édité 1 fois
- Couloumodérateur
-
Humeur : Plus piquante que jamais
Date d'inscription : 29/06/2010
Nombre de messages : 8892
Points : 13889
Localisation : Luxembourg
Emploi : Dessinateur / Sorceleur à la retraite (du roman ... certainement pas de la série ... )
Oté
et oui c'est encore moi
Bon ok, je comprend maintenant ton souci.
Pour ton cas de figure, bahhhh ... il ne faut pas utiliser la fonction "Raccorder élément à toit/coque" ... je sais c'est nul
Il faut utiliser la bonne vielle méthode des "opérations booléennes" et si tu veux utiliser la priorité des couches, il faut "fusionner" les murs avec les toitures.

et oui c'est encore moi

Bon ok, je comprend maintenant ton souci.
Pour ton cas de figure, bahhhh ... il ne faut pas utiliser la fonction "Raccorder élément à toit/coque" ... je sais c'est nul

Il faut utiliser la bonne vielle méthode des "opérations booléennes" et si tu veux utiliser la priorité des couches, il faut "fusionner" les murs avec les toitures.
-------------------------------------------------------------------------------------------------------------------------
MacOS 12.5 Monterey / Radeon Pro 575X 4 Go / 3,6 GHz Intel Core i9 / 32Go RAM / (non c'est moi qui est copié sur Chapi)
Moi aussi j'étais aventurier autrefois, et puis, j'ai pris une flèche dans le genou.
Pas d'accord pour les booléennes !!!
Tu fais un seul mur, tu le selectionne ainsi que tes deux toits, et tu utilise la fonction "raccorder à toit unique" et ça marchera
Tu fais un seul mur, tu le selectionne ainsi que tes deux toits, et tu utilise la fonction "raccorder à toit unique" et ça marchera
-------------------------------------------------------------------------------------------------------------------------
Programmeur et formateur GDL à BIM Services
Président-modélisateur de PatrimoineVirtuel
PC fixe : Windows 10 64bit - I7 6900K 8 cœurs 3.7Ghz - 32Go RAM - Geforce GTX 1070
PC portable : hp ZBook - Windows 10 64bit Pro - I7 7820HQ 4 cœurs 2.9Ghz - 16Go RAM - Quatro M1200
ArchiCAD 10 à 20 - GDL - AutoCAD 2D
- Couloumodérateur
-
Humeur : Plus piquante que jamais
Date d'inscription : 29/06/2010
Nombre de messages : 8892
Points : 13889
Localisation : Luxembourg
Emploi : Dessinateur / Sorceleur à la retraite (du roman ... certainement pas de la série ... )
Il y a aussi cette autre méthode, mais en faisant cela, tu pers les priorités de couches ... & en cas de modification de pente par exemple, il faut refaire toute l'opération.Silk37 a écrit: ... tu utilise la fonction "raccorder à toit unique" et ça marchera
-------------------------------------------------------------------------------------------------------------------------
MacOS 12.5 Monterey / Radeon Pro 575X 4 Go / 3,6 GHz Intel Core i9 / 32Go RAM / (non c'est moi qui est copié sur Chapi)
Moi aussi j'étais aventurier autrefois, et puis, j'ai pris une flèche dans le genou.
- Couloumodérateur
-
Humeur : Plus piquante que jamais
Date d'inscription : 29/06/2010
Nombre de messages : 8892
Points : 13889
Localisation : Luxembourg
Emploi : Dessinateur / Sorceleur à la retraite (du roman ... certainement pas de la série ... )
Je viens de faire plusieurs test, et dans le doute j'ai essayé un "Raccorder élément à toit/coque" ... & ça fonctionne bien

Jodezil, peux-tu nous préciser quelle version d'AC tu utilises dans ton profil stp? Merci




Jodezil, peux-tu nous préciser quelle version d'AC tu utilises dans ton profil stp? Merci

-------------------------------------------------------------------------------------------------------------------------
MacOS 12.5 Monterey / Radeon Pro 575X 4 Go / 3,6 GHz Intel Core i9 / 32Go RAM / (non c'est moi qui est copié sur Chapi)
Moi aussi j'étais aventurier autrefois, et puis, j'ai pris une flèche dans le genou.
Bonjour,
effectivement tu es partout Coulou !
(tu me diras moi aussi
)
Bon j'ai trouver le truc je crois en mixant toutes vos infos !

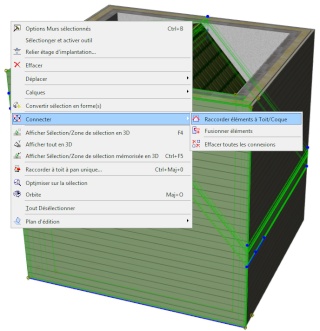

en fait la fonction "connecter" -> "raccorder élément toit/coque" fonctionne bien mais la méthode est différente que la métode habituelle à savoir :
il faut tout sélectionner (l'ensemble des murs concernés ainsi que les 2 mono-pans) puis clic droit "connecter" -> "raccorder élément toit/coque"
là une petite fenêtre souvre (voir capture ecran) on choisi "utiliser toit/coque de la selection actuelle" -> clic "raccorder"

merci à vous !
(contrairement à la méthode habituelle (qui ne permet de selectionner qu'une toiture) où l' on sélectionne d'abord les murs puis on lance la fonction "raccorder élément toit/coque" en ensuite on choisi la toiture concerner)
effectivement tu es partout Coulou !


Bon j'ai trouver le truc je crois en mixant toutes vos infos !
en fait la fonction "connecter" -> "raccorder élément toit/coque" fonctionne bien mais la méthode est différente que la métode habituelle à savoir :
il faut tout sélectionner (l'ensemble des murs concernés ainsi que les 2 mono-pans) puis clic droit "connecter" -> "raccorder élément toit/coque"
là une petite fenêtre souvre (voir capture ecran) on choisi "utiliser toit/coque de la selection actuelle" -> clic "raccorder"

merci à vous !
(contrairement à la méthode habituelle (qui ne permet de selectionner qu'une toiture) où l' on sélectionne d'abord les murs puis on lance la fonction "raccorder élément toit/coque" en ensuite on choisi la toiture concerner)
- Couloumodérateur
-
Humeur : Plus piquante que jamais
Date d'inscription : 29/06/2010
Nombre de messages : 8892
Points : 13889
Localisation : Luxembourg
Emploi : Dessinateur / Sorceleur à la retraite (du roman ... certainement pas de la série ... )
Moups, pardon d'avoir occulté cette manip ...jodezil a écrit: ... il faut tout sélectionner (l'ensemble des murs concernés ainsi que les 2 mono-pans) puis clic droit "connecter" -> "raccorder élément toit/coque" ...
C’était pour que tu trouves tout seul

-------------------------------------------------------------------------------------------------------------------------
MacOS 12.5 Monterey / Radeon Pro 575X 4 Go / 3,6 GHz Intel Core i9 / 32Go RAM / (non c'est moi qui est copié sur Chapi)
Moi aussi j'étais aventurier autrefois, et puis, j'ai pris une flèche dans le genou.
- Couloumodérateur
-
Humeur : Plus piquante que jamais
Date d'inscription : 29/06/2010
Nombre de messages : 8892
Points : 13889
Localisation : Luxembourg
Emploi : Dessinateur / Sorceleur à la retraite (du roman ... certainement pas de la série ... )
Aïe!!!jodezil a écrit:Coulou ->...
Oui bah ça va, faut bien vous faire bosser quand même ...

Aller ce n'est pas finit, on bosse encore un peujodezil a écrit: ... Résolu en ce qui me concerne.

Tu édites ton premier message & tu coches "résolu"


-------------------------------------------------------------------------------------------------------------------------
MacOS 12.5 Monterey / Radeon Pro 575X 4 Go / 3,6 GHz Intel Core i9 / 32Go RAM / (non c'est moi qui est copié sur Chapi)
Moi aussi j'étais aventurier autrefois, et puis, j'ai pris une flèche dans le genou.
Sujets similaires
Créer un compte ou se connecter pour répondre
Vous devez être membre pour répondre.
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
