Maison ossature bois

Bonjour,

j'ai pour projet de réaliser en 3d cette maison situé au Chili et produire un rendu 3D sous lumion.

[Vous devez être inscrit et connecté pour voir cette image] [Vous devez être inscrit et connecté pour voir cette image] [Vous devez être inscrit et connecté pour voir cette image]

Dans l'idée j'aimerais réaliser le bâtiment sous  Archicad 17 afin d'avoir en plus d'une modélisation 3D des plans type permis et exécution. Sauf que je ne connais pas grand choses en ossature bois etc...

Du coup je me suis dit pourquoi pas, réaliser le projet pas à pas avec vous comme conseiller technique


Etape 1 : Les murs

le plans :

[Vous devez être inscrit et connecté pour voir cette image]

J'ai réalisé les murs extérieurs comme j'ai pue voir auparavant, c'est a dire :

1. Bardage en bois
2. Lattage 25x 45mm
3. Panneau OSB 10mm
4. L'ossature des murs en 45 x145 mm
5. La laine de roche 150 mm
6. Panneau OSB 10mm
7. L'écran pare-vapeur
8. Le lattage 25x45mm
9. Bardage en bois

Mais maintenant je me pose la question des murs intérieur.

j'ai fais comme ceci :

1. Bardage en bois
2. Lattage 25x 45mm
3. Panneau OSB 10mm
4. L'ossature des murs en 45 x145 mm
5. La laine de roche 150 mm
6. Panneau OSB 10mm
7. Le lattage 25x45mm
8. Bardage en bois

il y a pas une autre méthode ? car cela crée de sacré mur mais une ossature plus petit conviendrais sachant que les murs intérieur vont porter une mezzanine ?

bonjour,

de première vue, n'oublie pas ton pare-pluie pour ton mur extérieur entre ton lattage et ton osb.
.
pour ton mur intérieur es-tu obligé de l'isoler ( je présume pour l'acoustique), sinon , tu pourrais déjà réduire l'épaisseur en retirant l'isolation

pour ta mezzanine tu ne pourrais pas avoir un système poteau-poutre?

Bon finalement j'ai suivie ton idée Billel et suis partie sur des poteaux poutre dans l'épaisseur du bardage.

j'ai placer deux poteaux 12*30 et une poutre le long de ma cloison et réduit l'épaisseur. le reste a une ossature de 45/120

j'en est profité pour placer les poteaux le long de mes menuiseries et faire les fondations.

[Vous devez être inscrit et connecté pour voir cette image]

ainsi qu'un premier jet de la charpente.

[Vous devez être inscrit et connecté pour voir cette image]

Cela vous parait t-il cohérent ?

Adieu,

Cohérent, oui et non. Portée mur extérieur => entretoises et contrefiches ???? Essence de bois etc...... Concernant l'isolation, normes environnementales si il y en a.
Zone pluvieuse, neigeuse tout est lié ou encore contreventement renforcé en région venteuse.
Raccord avec la partie latérale ???? A voir également ta distribution de tes pannes et le matériau de couverture : tuile, tôle, ancelle, chaume, lauze etc..... pas du tout pareil la structure et donc de mise en oeuvre.
En faisant abstraction de mes propos, cohérent à première vue, oui. Mais à toi de voir si tu approfondis.

Amicalement VertiKal.

Hello,

Bon on va moins approfondir , Je sais pas grand chose de cette maison a part ce que je peu deviner sur les photos et déduire qu'il n'y a surement pas trop de neige au chili. enfin si c'est déja cohérent comme structure ça me va.

Du coup j'ai fini la charpente et la toiture
[Vous devez être inscrit et connecté pour voir cette image]
[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]  [Vous devez être inscrit et connecté pour voir cette image]

me restera a trouver un moyen de déformé et donner un aspect moins neuf sur les fermes et le contreventement comme sur les photos.

Jolie projet.
Pour vieillir le bois, tu va avoir besoin de texture.
Si tu a besoin n'hésite pas on t'aidera à en trouver.

A+

Hello,
pour donner un aspect déformé à tes fermes, tu peux passer par le displacement.
Par contre, si j'en crois le image, des fermes sont faites d'une pièce, non? peut-être devrais-tu les modéliser ne plusieurs pièces, comme dans la réalité, ainsi tu pourrais orienter les textures dans le sens du bois, et avoir plus de réalisme.

Merci ,

Pour les textures, j'en est trouvé deux qui donne plutôt un bon effet.
Bon il y a un petit soucie de répétition  du coup je vais essayer de régler ça avec photoshop.
[Vous devez être inscrit et connecté pour voir cette image]



@ashurao  peu tu m'en dire plus au sujet " par le displacement ".


Et en  effet va falloir que je sépare les diverses pièces de bois pour avoir un bon rendu. j'ai voulus passer a travers mais perdu ... Au départ je me suis dit, un coup de sketchup, faire les fermes sa va pas être compliquer. j'ai importé la ferme d'Archicad dans sketchup, j'ai essayer de tracer par dessus mais sa s'accrocher pas . j'ai supprimer des faces mais encore pire du coup j'ai laisser tomber.

Après je me suis dit qu'avec 3DS Max .. j'ai donc fait mes fermes avec l'outil forme d'Archicad ( et pour gagner du temps d'une seul pièces )  j'importe ma toiture je la modifier, avec des chanfrein pour arrondir les divers pièces et avec un mapping je règle le problème.

Et me voici maintenant bloquer par les contrefiches qui me déforme complètement mon chanfrein

a reprendre donc

petit aspect structurel n'oublie pas de contreventer tes murs par une croix de saint andré

C'est dommage car il y a en ce moment un gars qui se déchaîne pour faire un plugin de charpente!
On peut charger une version gratuite (limitée dans les options) de son plugin ici!
Description: [Vous devez être inscrit et connecté pour voir ce lien]

(fantaisie de ma part
[Vous devez être inscrit et connecté pour voir cette image]

Le soucie c'est que je n'arrive a rien avec sketchup... je sais pas j'arrive pas alors que c'est le logiciel le plus facile et il y a de sacré pluging. un pluging comme celui que tu propose fais gagner énormément de temps et si c'était le seul ... mais rien a faire je sais pas si je suis le seul mais sa rentre pas

Bizarre ça, c'est pourtant le plus intuitif qui soit!
Il a des millions d'utilisateurs, il faut bien que sur le nombre, il y ait quelques rétifs!
Moi j'ai jamais réussi à utiliser Blender, chacun ses défauts!

Différentes charpentes
[Vous devez être inscrit et connecté pour voir cette image]
Zoom

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:petit aspect structurel n'oublie pas de contreventer tes murs par une croix de saint andré

Le contreventement des murs est pas géré par les panneaux de bois fixer sur l'ossature ??


J'ai séparais les divers pièces de la charpente et corriger ma texture.
que pensez vous du l'aspect vielle charpente ??

[Vous devez être inscrit et connecté pour voir cette image]

Bonsoir,

Aujourd'hui je me suis amusé en post-prod sous Photoshop si on peu dire..

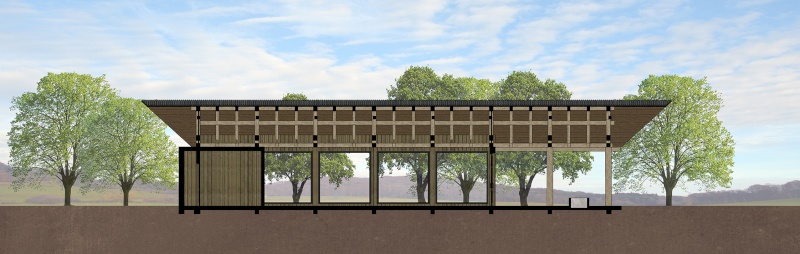

depuis peu quand le temps le permet ou pour certain client, je coloris les coupes et façades  des projet pour donner une meilleur aperçus du projet.

[Vous devez être inscrit et connecté pour voir cette image]
[Vous devez être inscrit et connecté pour voir cette image]
[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:

Le contreventement des murs est pas géré par les panneaux de bois fixer sur l'ossature ??

Autant pour moi, je ne savais pas qu'il y avait des panneaux

Bonjour a tous,

voici quelque rendu brut sous lumion afin d'avoir vos avis sur les texture et jeux de lumière.
[Vous devez être inscrit et connecté pour voir cette image]
[Vous devez être inscrit et connecté pour voir cette image]  [Vous devez être inscrit et connecté pour voir cette image]  [Vous devez être inscrit et connecté pour voir cette image]  [Vous devez être inscrit et connecté pour voir cette image][Vous devez être inscrit et connecté pour voir cette image]  [Vous devez être inscrit et connecté pour voir cette image]  [Vous devez être inscrit et connecté pour voir cette image]  [Vous devez être inscrit et connecté pour voir cette image]

L'aspect bois de tes charpentes est vraiment sympa
