AC17 - représentation de murs
Page 1 sur 1 • Partagez
- morbiteus
V.I.P.
-
Humeur : Demain est un autre jour...
Date d'inscription : 26/02/2013
Nombre de messages : 2429
Points : 4726
Age : 48
Localisation : Bruxelles
Emploi : Architecte - collaborateur
morbiteus Lun 7 Sep 2015 - 16:01
Bonjour à tous,
Je coince sur une petite question de représentation de murs en plans.
Je croyais qu'un post avait déjà été créé à ce sujet, mais je ne le retrouve pas.
Désolé donc si c'est un doublon.
Je vous explique le cas, à priori assez simple.

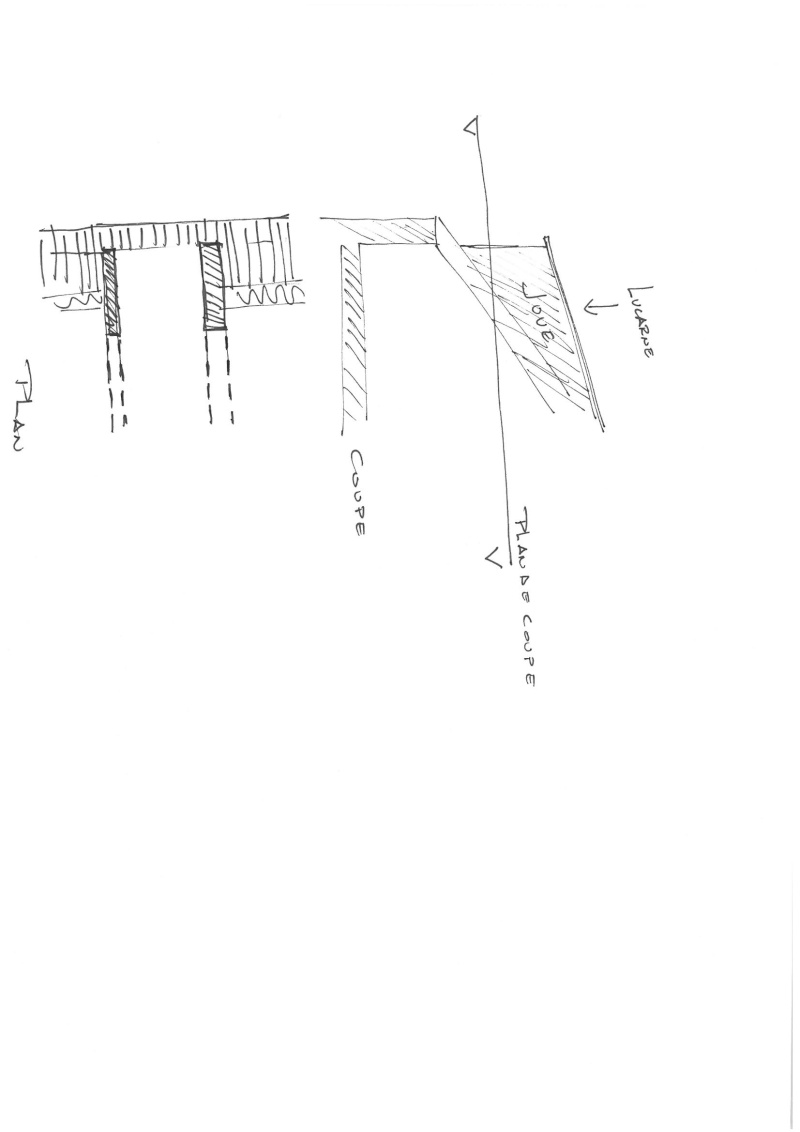

Je dois dessiner une toiture avec des lucarnes. Les joues des lucarnes doivent être représentées en plan. Ces joues vont du haut de la lucarne jusqu'au bas de la toiture principale.
Les joues sont dessinées en mur et ont été coupées par les plans de toiture (donc en 3D, c'est impec).
Je voudrais que ces joues apparaissent en plan en partie avec hachure de coupes et en partie avec lignes projetées (voir croquis ci-dessous).
Or, je n'arrive pas à ce que mon mur s'affiche correctement en plan (soit le mur est en coupé sur toute la longueur, soit le mur est en projeté, mais jamais les deux solutions en même temps.
Comment dois-je procéder?
Merci d'avance.
Je coince sur une petite question de représentation de murs en plans.
Je croyais qu'un post avait déjà été créé à ce sujet, mais je ne le retrouve pas.
Désolé donc si c'est un doublon.
Je vous explique le cas, à priori assez simple.
Je dois dessiner une toiture avec des lucarnes. Les joues des lucarnes doivent être représentées en plan. Ces joues vont du haut de la lucarne jusqu'au bas de la toiture principale.
Les joues sont dessinées en mur et ont été coupées par les plans de toiture (donc en 3D, c'est impec).
Je voudrais que ces joues apparaissent en plan en partie avec hachure de coupes et en partie avec lignes projetées (voir croquis ci-dessous).
Or, je n'arrive pas à ce que mon mur s'affiche correctement en plan (soit le mur est en coupé sur toute la longueur, soit le mur est en projeté, mais jamais les deux solutions en même temps.
Comment dois-je procéder?
Merci d'avance.
-------------------------------------------------------------------------------------------------------------------------
Le chemin le plus rapide entre deux points reste la ligne....
Mac Os 10.10.5 - AC13 AC14 AC16 AC17 AC19 AC20
- Silk37
modérateur
- Date d'inscription : 05/05/2013
Nombre de messages : 6091
Points : 12799
Age : 44
Localisation : La Membrolle-sur-Choisille
Emploi : GDListe - Formateur -
Silk37 Lun 7 Sep 2015 - 17:28
Je ne suis pas sur que ce soit la bonne méthode mais j'ai tendance à découper mes murs pour en mettre un en projeté et l'autre en tout au plafond...
-------------------------------------------------------------------------------------------------------------------------
Programmeur et formateur GDL à BIM Services
Président-modélisateur de PatrimoineVirtuel
PC fixe : Windows 10 64bit - I7 6900K 8 cœurs 3.7Ghz - 32Go RAM - Geforce GTX 1070
PC portable : hp ZBook - Windows 10 64bit Pro - I7 7820HQ 4 cœurs 2.9Ghz - 16Go RAM - Quatro M1200
ArchiCAD 10 à 20 - GDL - AutoCAD 2D
- Archi43
V.I.P. - Date d'inscription : 10/04/2014
Nombre de messages : 1964
Points : 3070
Age : 36
Localisation : Roanne (42)
Emploi : Architecte HMONP / Manageur BIM
Archi43 Lun 7 Sep 2015 - 18:04
Le problème c'est que les opérations solides ne se répercutent pas en plan.
Essaye en faisant "raccorder au toit" au lieu de "soustraction avec extrusion".
En passant tes murS en affichage "projeté avec partie supérieure" ça marchera peut être.
Essaye en faisant "raccorder au toit" au lieu de "soustraction avec extrusion".
En passant tes murS en affichage "projeté avec partie supérieure" ça marchera peut être.
-------------------------------------------------------------------------------------------------------------------------
On ne peut pas changer le monde, mais ce n'est pas une excuse pour ne pas essayer.
- morbiteusV.I.P.
- Humeur : Demain est un autre jour...
Date d'inscription : 26/02/2013
Nombre de messages : 2429
Points : 4726
Age : 48
Localisation : Bruxelles
Emploi : Architecte - collaborateur
morbiteus Lun 7 Sep 2015 - 18:21
Silk37 a écrit:Je ne suis pas sur que ce soit la bonne méthode mais j'ai tendance à découper mes murs pour en mettre un en projeté et l'autre en tout au plafond...
MMMMH.....
Je me doutais un peu de cette réponse.
Mais, ce n'était pas celle que j'attendais.
C'est quand même bizarre que AC ne gère pas ce genre d'affichage....
Archi43 a écrit:Le problème c'est que les opérations solides ne se répercutent pas en plan.
Essaye en faisant "raccorder au toit" au lieu de "soustraction avec extrusion".
En passant tes murS en affichage "projeté avec partie supérieure" ça marchera peut être.
Les murs sont raccordés par l'outil "connecter" pas en opérations boléennes.
J'ai déjà essayé de passer mes murs en "affichage projeté avec partie supérieure", cela ne change rien.
-------------------------------------------------------------------------------------------------------------------------
Le chemin le plus rapide entre deux points reste la ligne....
Mac Os 10.10.5 - AC13 AC14 AC16 AC17 AC19 AC20
- billel
Moulin à parole
- Date d'inscription : 24/12/2014
Nombre de messages : 657
Points : 1367
Localisation : Mons (Belgique)
Emploi : Architecte -
billel Lun 7 Sep 2015 - 21:10
au pire tu peux le retoucher en 2d avec l'outil ligne bien qu'archicad ne se dresse pas de la sorte
- nono.lerat
V.I.P. - Humeur : nan !!!!! j'aime pas les gros 4x4 !!!!!
Date d'inscription : 28/03/2011
Nombre de messages : 1274
Points : 2228
Age : 46
Localisation : Au Sud de Rennes et par déduction au Nord de Redon
Emploi : Dessinateur / projeteur bâtiment archicadien -
nono.lerat Mar 8 Sep 2015 - 8:49
ou un patch !
(méthode capilotracté)
(méthode capilotracté)-------------------------------------------------------------------------------------------------------------------------
Archicad 24 (depuis la 6.5)
photoshop élément
Imac 3,7 GHz Intel Core i5 - 16 Go 2667 Mhz DDR4 - Radeon Pro 580x 8Go
OS X 10.14.6
l'agence :
http://www.archipole.fr
mon book en quelque sorte :
http://umap.openstreetmap.fr/fr/map/les-projets-sur-lesquels-jai-participe_310683
- Coulou
modérateur - Humeur : Plus piquante que jamais
Date d'inscription : 29/06/2010
Nombre de messages : 9087
Points : 14141
Localisation : Luxembourg
Emploi : Dessinateur
Coulou Mar 8 Sep 2015 - 9:55
Pas sur non plus mais c'est ce que je fais aussiSilk37 a écrit:Je ne suis pas sur que ce soit la bonne méthode mais j'ai tendance à découper mes murs pour en mettre un en projeté et l'autre en tout au plafond...
-------------------------------------------------------------------------------------------------------------------------
iMac 27' 2019 / MacOS 12.6 Monterey / Radeon Pro 575X 4 Go / 3,6 GHz Intel Core i9 / 32Go RAM / (non c'est moi qui est copié sur Chapi)
Moi aussi j'étais aventurier autrefois, et puis, j'ai pris une flèche dans le genou.
- morbiteusV.I.P.
- Humeur : Demain est un autre jour...
Date d'inscription : 26/02/2013
Nombre de messages : 2429
Points : 4726
Age : 48
Localisation : Bruxelles
Emploi : Architecte - collaborateur
morbiteus Mar 8 Sep 2015 - 10:23
billel a écrit:au pire tu peux le retoucher en 2d avec l'outil ligne bien qu'archicad ne se dresse pas de la sorte
C'est effectivement la méthode la plus simple.
Mais, comme déjà dit, je suis étonné que AC ne gère pas ce genre de souci...
Coulou a écrit:Pas sur non plus mais c'est ce que je fais aussiSilk37 a écrit:Je ne suis pas sur que ce soit la bonne méthode mais j'ai tendance à découper mes murs pour en mettre un en projeté et l'autre en tout au plafond...
Si Coulou et Silk le font, c'est que c'est la bonne méthode alors....
Pour avancer, j'ai fait comme çà, mais je trouve cela tout de même dommage.
-------------------------------------------------------------------------------------------------------------------------
Le chemin le plus rapide entre deux points reste la ligne....
Mac Os 10.10.5 - AC13 AC14 AC16 AC17 AC19 AC20
- Silk37modérateur
- Date d'inscription : 05/05/2013
Nombre de messages : 6091
Points : 12799
Age : 44
Localisation : La Membrolle-sur-Choisille
Emploi : GDListe - Formateur -
Silk37 Mar 8 Sep 2015 - 10:36
Nous sommes d'accordmorbiteus a écrit:mais je trouve cela tout de même dommage.
-------------------------------------------------------------------------------------------------------------------------
Programmeur et formateur GDL à BIM Services
Président-modélisateur de PatrimoineVirtuel
PC fixe : Windows 10 64bit - I7 6900K 8 cœurs 3.7Ghz - 32Go RAM - Geforce GTX 1070
PC portable : hp ZBook - Windows 10 64bit Pro - I7 7820HQ 4 cœurs 2.9Ghz - 16Go RAM - Quatro M1200
ArchiCAD 10 à 20 - GDL - AutoCAD 2D
- Fmr
V.I.P. - Date d'inscription : 29/01/2011
Nombre de messages : 1206
Points : 2841
Age : 61
Localisation : La Chaume 85
Emploi : Architecte, Formateur ArchiCAD, Consultant BIM -
Fmr Mar 8 Sep 2015 - 10:57
Bonjour
Dans le genre capillotracté, c'est également simplement possible en positionnant préalablement une baie de type ouverture dans le mur sous le toit sur la largeur de la partie taillée avant la taille, ou la connection.
On peut choisir l'affichage de la dite ouverture en tout au plafonds ou juste choisir les types de lignes.
Dans le genre capillotracté, c'est également simplement possible en positionnant préalablement une baie de type ouverture dans le mur sous le toit sur la largeur de la partie taillée avant la taille, ou la connection.
On peut choisir l'affichage de la dite ouverture en tout au plafonds ou juste choisir les types de lignes.
-------------------------------------------------------------------------------------------------------------------------
Architecte DPLG — Formateur ArchiCAD
Archicad 7 à 19 — Mac OS
http://www.bimservices.fr/
La Chaume — Vendée
- morbiteusV.I.P.
- Humeur : Demain est un autre jour...
Date d'inscription : 26/02/2013
Nombre de messages : 2429
Points : 4726
Age : 48
Localisation : Bruxelles
Emploi : Architecte - collaborateur
morbiteus Mar 8 Sep 2015 - 11:00
Fmr a écrit:Bonjour
Dans le genre capillotracté, c'est également simplement possible en positionnant préalablement une baie de type ouverture dans le mur sous le toit sur la largeur de la partie taillée avant la taille, ou la connection.
On peut choisir l'affichage de la dite ouverture en tout au plafonds ou juste choisir les types de lignes.
Salut Fmr,
J'aime bien ta solution. Cela pourrait même éviter une connexion si on peut faire une ouverture avec pente au-dessus.
Merci.
-------------------------------------------------------------------------------------------------------------------------
Le chemin le plus rapide entre deux points reste la ligne....
Mac Os 10.10.5 - AC13 AC14 AC16 AC17 AC19 AC20
- Contenu sponsorisé
Contenu sponsorisé
Sujets similaires
Créer un compte ou se connecter pour répondre
Vous devez être membre pour répondre.
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
