Créer une toiture tuile réaliste

**Hdeschamp** · **Hdeschamp** Mar 9 Juin - 19:07

Bonjour à tous,

Le défi du jour : créer une toiture plus réaliste. J'ai créé pour mon projet un élément de toiture, mais y mettre une texture de toiture tue tout le relief... Donc la question est la suivante : comment modéliser des tuiles plates de façon plus réalistes (avec un peu de relief)

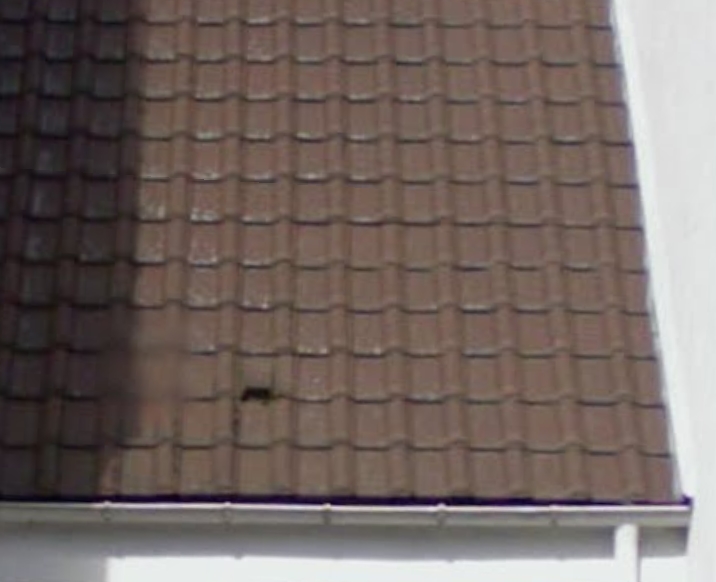

Voici un exemple de ce que je cherche à modéliser :

Créer une toiture tuile réaliste Tuile_10

Créer une toiture tuile réaliste Tuile_10

Merci d'avance pour vos réponses.

EDIT : j'ai bien vu ça : https://www.biblio3d.com/t8670-probleme-tuiles-o-d mais je n'ai pas trop compris rage

**freroil** · **freroil** Mar 9 Juin - 19:14

et bien via l'objet tuile d'olivier dentan ..
tu sélectionnes ta toiture en plan puis tu vas dans "dessin/extra de dessin/ accessoires/accessoires toiture"
puis dans la fenêtre qui s'ouvre tu choisi dans ta bibli l'objet de OD, puis paramètres.. puis OK ..

**Hdeschamp** · **Hdeschamp** Mar 9 Juin - 19:16

Merci, je regarde ce soir. Question un peu étrange peut être, mais "d'olivier dentan", c'est une bibliothèque à télécharger?

**freroil** · **freroil** Mar 9 Juin - 19:22

oui .. mais je ne trouves plus un lien valide .. il semble que son blog ait été cloturé.. je vais regarder cela de plus plrés.. et si réponse je reviens te dire cela.

**freroil** · **freroil** Mar 9 Juin - 19:28

à la limite essais avec cette bibli :
tuile eptar

car il semble que le site de dentan soit supprimé

**Coulou** · **Coulou** Mar 9 Juin - 19:37

Hdeschamp a écrit:Merci, je regarde ce soir. Question un peu étrange peut être, mais "d'olivier dentan", c'est une bibliothèque à télécharger?

Oui que tu peux trouver dans cette liste clindoeil

freroil a écrit:à la limite essais avec cette bibli :
tuile eptar

car il semble que le site de dentan soit supprimé

Merci Frero, ça m'a l'air sympa tout ça ... t'as l'occaz de l'essayer?
(cest Farkas qui va etre content, y'a un user guide en Magyar)

Le blog d'OD est bel & bien fermé ... Si je retrouve son objet tuiles je le re-poste illico clindoeil

**Hdeschamp** · **Hdeschamp** Mar 9 Juin - 19:44

Merci messieurs, je regarde ce soir si j'ai le temps et je poste le résultat!

Je vais peut être vous présenter mon projet dans "LA PROGRESSION DE VOS TRAVAUX", mais j'ai un peu honte, c'est plus du niveau base qu'autre chose...

**Coulou** · **Coulou** Mar 9 Juin - 19:54

Hdeschamp a écrit:Merci messieurs, je regarde ce soir si j'ai le temps et je poste le résultat!...

Essaye dans un premier temps le lien de Freroil, je n'ai pas encore eu le temps de regarder si j'ai encore cet objet tuiles.

Hdeschamp a écrit: ... Je vais peut être vous présenter mon projet dans "LA PROGRESSION DE VOS TRAVAUX", mais j'ai un peu honte, c'est plus du niveau base qu'autre chose...

Bonne idée, mais ne t’inquiète pas, le but n'est de montrer de la grosse image mais de montrer l'avancement de ton projet p-clin

**Archi43** · **Archi43** Mar 9 Juin - 20:22

L'accessoire de toiture est disponible dans les goodies d'archicad. C'est téléchargeable gratuitement sur le site d'Abvent :

http://www.abvent.com/support/download/info.php?id=13659&id_pf=2&id_pro=1&id_ver=77

Installe le goodies "Accessoires", ajoute le dossier "accessoire de bibliothèque" (Programmes/Graphisoft/Archicad1X)à tes bibliothèques liées puis effectue la manip citée plus haut.

freroil a écrit:
tu sélectionnes ta toiture en plan puis tu vas dans "dessin/extra de dessin/ accessoires/accessoires toiture"
puis dans la fenêtre qui s'ouvre tu choisi dans ta bibli l'objet de OD, puis paramètres.. puis OK ..

**Hdeschamp** · **Hdeschamp** Mar 9 Juin - 22:45

Je télécharge ça (pour info pour AC16, il faut aller dans anciennes versions!)

Comme promis, j'ai posté dans la section adaptée l'état de mon projet (https://www.biblio3d.com/t9064-pavillon#105938)

**Hdeschamp** · **Hdeschamp** Mar 9 Juin - 23:10

Impossible d'installer : il me dit que Java n'est pas à jour alors que je viens de le remettre à jour waah

EDIT : j'ai trouvé bien

Pour info, pou ré installer les goodies AC16, il faut la version de Java qui date de la sortie d'AC16. Or je l'avais mise à jour automatiquement rage

Donc j'ai réinstallé Java depuis le CD d'instal d'AC 16 et miracle, j'ai pu installer accessoires!

Manip testée, par contre je n'ai quasi aucun choix de tuiles... Pour tuile eptar, ce sont à priori que des tuiles rondes...

**hoz74** · **hoz74** Mer 10 Juin - 10:58

les tuiles Eptar sont faite par une extension, et non par des accessoires! donc la manip n'est pas la même.

Si tu as tout bien installé, tu devrais avoir dans le menu en haut le nouveau menu "mediterran"
et tout ce qui va bien pour y faire ?

**Coulou** · **Coulou** Mer 10 Juin - 11:38

hoz74 a écrit:les tuiles Eptar sont faite par une extension, et non par des accessoires! donc la manip n'est pas la même. ...

Bien vu Hoz bien

Ce n'est juste pas compatible avec la v.18

**freroil** · **freroil** Mer 10 Juin - 11:52

Coulou a écrit:
hoz74 a écrit:les tuiles Eptar sont faite par une extension, et non par des accessoires! donc la manip n'est pas la même. ...
Bien vu Hoz

Ce n'est juste pas compatible avec la v.18

+1 petit ouli.. exces de précipitation rouge

**Hdeschamp** · **Hdeschamp** Jeu 11 Juin - 23:04

Petit retour d'expérience :

- Les tuiles Eptar, il y en a beaucoup mais cela forme une texture et non des tuile sen 3D. Ce n'est donc malheureusement pas l'effet recherché...

- La bibliothèque d'OD, il n'y a que des tuiles canal...

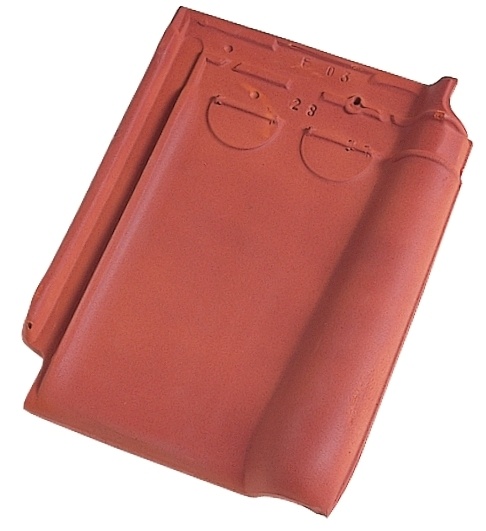

En fait la tuile que je cherche, c'est une tuile tempête :

Créer une toiture tuile réaliste 14187810

Créer une toiture tuile réaliste 14187810

**Silk37** · **Silk37** Ven 12 Juin - 9:43

le gdl est ton ami ! bien

**Hdeschamp** · **Hdeschamp** Ven 12 Juin - 16:37

Ça y est, me voilà face au mur timide

Je vais mettre les mains dans le cambouis, malgré les tutos, le GDL reste assez flou pour moi... MAis si c'est la seule façon de faire : let's go fouet2

**Silk37** · **Silk37** Ven 12 Juin - 20:40

tu aurais les dimensions précise de ce type de tuile ?

**Hdeschamp** · **Hdeschamp** Ven 12 Juin - 22:47

Oui, j'en ai récupéré une ;-)

JE vais essayer d'en modéliser une avec l'outil forme...

**Hdeschamp** · **Hdeschamp** Ven 12 Juin - 23:01

J'ai pris les dimensions en simplifiant le modèle :

Créer une toiture tuile réaliste Sans_t10

**Silk37** · **Silk37** Sam 13 Juin - 1:24

Désolé, je suis complètement épuisé en ce moment, du coup je me suis endormi timide

Je ne suis pas un grand fan de l'outil forme, que je n'utilise qu'à la fin
Pour modéliser une une tuile j'utiliserais donc en premier l'outil coque, et je transformerais ensuite mes coques en forme pour les souder

En GDL la soudure n'étant pas indispensable je suis parti sur l'équivalent de la 3eme forme de coque, celle qui relie deux polyligne, la commande RULEDSHELL

J'obtient ceci :

Créer une toiture tuile réaliste Mini_593627Capturepleincran12062015231631

qui mis en réseau en GDL donne ceci :

Créer une toiture tuile réaliste Mini_569998Capturepleincran12062015231810

**Silk37** · **Silk37** Sam 13 Juin - 12:08

J'avais "oublié" la courbe que tu mentionnes dans le sujet du tuto sur les formes...
qui fait quand même beaucoup de facettes en plus pour... saispas

**Hdeschamp** · **Hdeschamp** Sam 13 Juin - 16:38

Hello!

Pas grave, c'est déjà très sympa de t'occuper de mon cas clindoeil

Oui en effet, c'est parfait même la première forme fait tout à fait illusion. Je suis d'accord avec toi, finalement la petite courbure n'apporte pas énormément...

Par contre, si je peux abuser un peu, peux tu être plus explicite sur celà :

Pour modéliser une une tuile j'utiliserais donc en premier l'outil coque, et je transformerais ensuite mes coques en forme pour les souder

En GDL la soudure n'étant pas indispensable je suis parti sur l'équivalent de la 3eme forme de coque, celle qui relie deux polyligne, la commande RULEDSHELL

Tu as tout modélisé en faisant de la programmation GDL?

**Silk37** · **Silk37** Sam 13 Juin - 16:42

Hdeschamp a écrit:Oui en effet, c'est parfait même la première forme fait tout à fait illusion. Je suis d'accord avec toi, finalement la petite courbure n'apporte pas énormément...

Nous somme d'accord sourire

On a souvent tendance à se laisser aller à pousser le détail sans se soucier du nombre de polygone que ça engendre... et on le paye ensuite au moment du rendu ou de la mise à jour des façades ombrées
Il faut trouver le juste milieu, mais je pense que si ce n'est pas pour faire un catalogue virtuel de souches de cheminées avec vues en très gros plan sur les tuiles, la courbure n'est pas forcément indispensable

Hdeschamp a écrit:Par contre, si je peux abuser un peu, peux tu être plus explicite sur celà :
Tu as tout modélisé en faisant de la programmation GDL?

Oui, ce n'est que du GDL... pourquoi ? siffle

**Hdeschamp** · **Hdeschamp** Sam 13 Juin - 17:29

Silk37 a écrit:Oui, ce n'est que du GDL... pourquoi ?

Parce que j'ai 10 h d'expérience sur ArchiCAD et que la dernière programmation que j'ai faite date d'il y a 15 ans fou2

J'ai beaucoup travaillé sur AutoCAD en 2D, mais à part un ou deux projets à l'école, je n'avais plus re touché à ArchiCAD... Alors autant te dir eque pour le moment le GDL, je rame chaud2

J'ai commencé à regarder les tutos hier...
