Composant dynamique problème

par **grayos** le Mar 8 Oct 2013 - 13:28

Bonjour la communauté,

je reviens vers vous pour un petit conseil! j'aimerai créer un composant dynamique mais je suis bloqué.

Mon projet correspond a un cadre en aluminium avec des coupe d'onglet dans les angles. J'aimerai pouvoir choisir la taille de mon cadre tout en gardant la section du profilé alu.

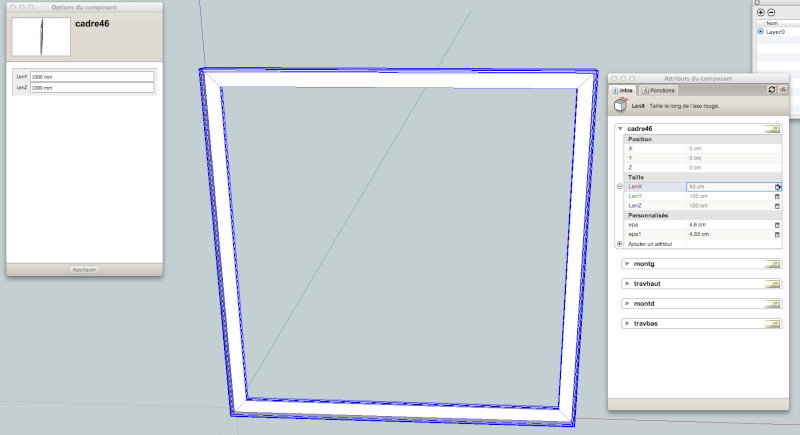

j'ai obtenu un premier résultat mais pas concluant. j'ai q'une valeur qui change l'ensemble de la taille de mon cadre ( voir les image) et autre probleme les coupe a 45° sont complètement étirées.

pour faire simple j'aimerai: un composant avec 2 valeur LONGUEUR et LARGEUR avec les coupes qui reste a 45°

ci joint les images e mon projet:

[Vous devez être inscrit et connecté pour voir cette image]

[Vous devez être inscrit et connecté pour voir cette image]

merci d'avance

par **tenrev** le Mar 8 Oct 2013 - 13:59

j'ai déplacé le sujet dans la sous section "composants dynamiques"
j'avais fais un tuto assez complet sur les bases de la réalisation de composants dynamiques
[Vous devez être inscrit et connecté pour voir ce lien]

par **grayos** le Mar 8 Oct 2013 - 14:28

merci de la réponse, j'avais déja jeter un oei la tes tutos c'est pour ca que je suis arrivé a ce résultat... Seulement je ne résoud pas le problème des coupe a 45° qui s'étire...

est ce que ca te prendrais longtemps de faire un exemple avec un cadre tout simple avec des coupe a 45° Sur lequel on pourrai modifier la largeur et la longueur?

Je sèche vraiment la... mais je renonce pas je continu a chercher...

Merci d'avance !!!

par **tenrev** le Mar 8 Oct 2013 - 14:50

les montants et les traverses qui composent ton cadre ont une valeur constante , donc il les faut les définir constant ou alors ajouter une variable de leur largeur et quelle soie la même pour les traverses et les montants sinon la coupe d'onglet se déforme

par **grayos** le Mar 8 Oct 2013 - 15:18

je ne saisi pas très bien tes propos! la j'essai de faire simplement avec un seul montant et modifier simplement sa longueur sans changer sa section:
sur cette image on voit bien le profilé avec ses coupes a 45° et le champ LONGUEUR qui est modifiable
[Vous devez être inscrit et connecté pour voir cette image]

et sur celle ci j'ai modifié la longueur a 2000 mais mo nsoucis c'est que els coupe à 45° ne le sont plus...

[Vous devez être inscrit et connecté pour voir cette image]

il y a peut-être un moyen que tu me montre un exemple avec un composant plus simple ( tasseaux avec coupe 45)?

Bien évidement je continue a chercher de mon coté !!!

par **tenrev** le Mar 8 Oct 2013 - 15:23

en fait tu as raison , c'est plus compliqué, si j'ai le temps je m'y pencherai

par **tenrev** le Mar 8 Oct 2013 - 15:48

aprés une petite réflexion, je pense qu'il faut faire une traverse , un montant et un angle et en masquant les traits de liaison ????
à essayer , c'est peut être un début de solution !!!

[Vous devez être inscrit et connecté pour voir cette image]

par **grayos** le Mar 8 Oct 2013 - 16:47

c'est précisément la solution que j'était entrain de mettre en place seulement encore un soucis...

Voila le composant avec ces 3 sous composants:
-A1 est un angle
-A2 autre angle
-MASSE la partie centrale

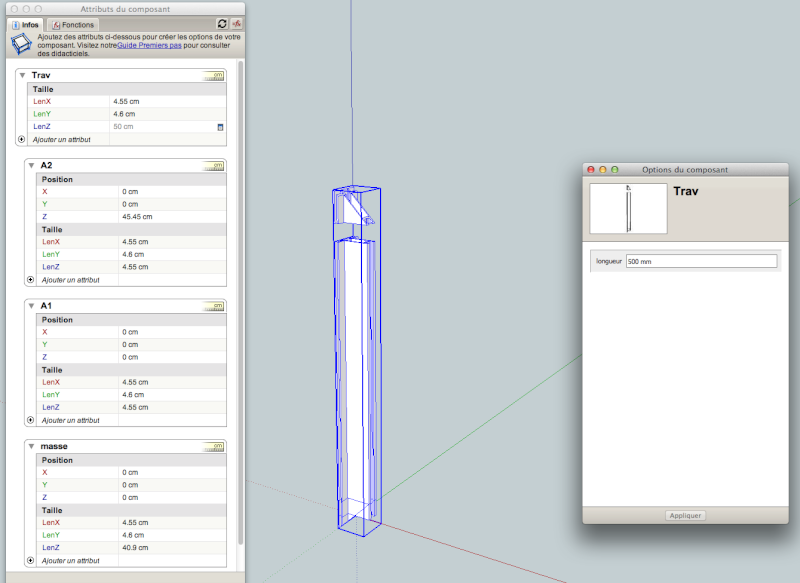

[Vous devez être inscrit et connecté pour voir cette image]

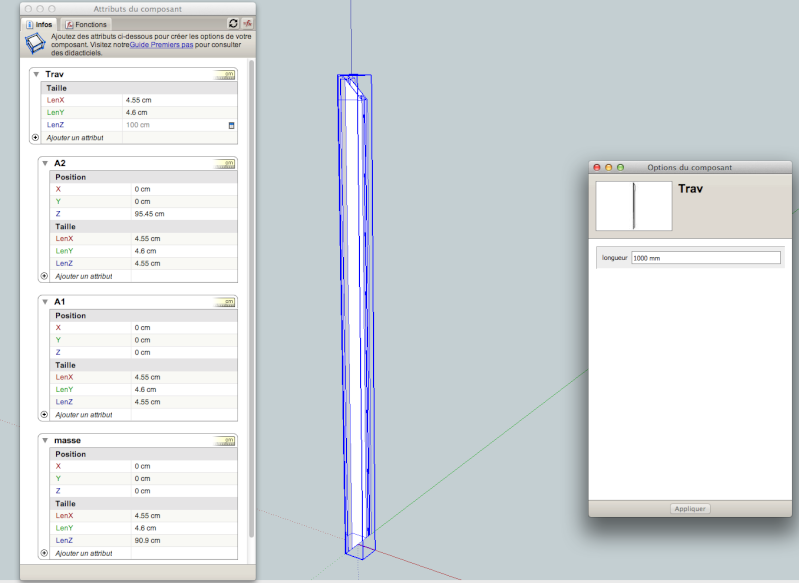

et la quand je modifie la longueur de l'ensemble je n'arrive pas a caler la MASSE sur les ANGLE tout ce décale...
[Vous devez être inscrit et connecté pour voir cette image]

Sur les image tu dois voir les valeur que j'ai rentré et peut-être me dire la ou est mon erreur...

par **tenrev** le Mar 8 Oct 2013 - 16:58

le placement de la masse doit etre au dessus de l'angle bas , donc tu dois placer en z de la hauteur de l'angle , le deuxième angle doit être positionné de la hauteur de l'ensemble - 2 hauteurs d'angle , la valeur en z de la masse doit être la dimension de l'ensemble - 2 hauteurs d'angle , je pense que ca devrait fonctionner

par **grayos** le Mar 8 Oct 2013 - 17:12

Et bien justement ce n'est pas possible comme tu peux le voir sur la première photo de mon précédent post tous les élément sont bien calés donc dès que je change leur position ca me décale tout! y a t-il un moyen pour que je t'envoie mon fichier? afin que tu regarde de tes propres yeux !et modifier rapidement les attributs...

plusieurs heures que je sèche la dessus... c'est dur... lool

par **tenrev** le Mar 8 Oct 2013 - 17:30

oui tu peux poster le fichier , je jette un oeil , mais je ne te promet rien aurevoir

par **grayos** le Mar 8 Oct 2013 - 17:36

comment je fais pour poster un fichier? désolé je n'ai jamais fais

par **grayos** le Mar 8 Oct 2013 - 17:42

la ca devrai fonctionner:

[Vous devez être inscrit et connecté pour voir ce lien]

par **tenrev** le Mar 8 Oct 2013 - 18:49

petite modif, l'axe du composant "masse" était positionné plus bas ??? je l'ai repositionné et redonné les dimensions ca semble fonctionner

Fichiers joints

: trav alu.zip Vous n'avez pas la permission de télécharger les fichiers joints.(101 Ko) Téléchargé 4 fois

par **grayos** le Mar 8 Oct 2013 - 18:56

je n'ai pas la permission pour télécharger le fichier...

par **tenrev** le Mar 8 Oct 2013 - 19:14

ca doit être bon cette fois ci langue

par **grayos** le Mar 8 Oct 2013 - 21:46

génial!!! maintenant je dois essayer de faire le cadre et gerer la largeur et la longueur!!!

Tu as simplement changé l'origine de la "MASSE" ? ou tu as fais d'autre changement?

Merci de ton aide!

par **tenrev** le Mer 9 Oct 2013 - 8:26

grayos a écrit:génial!!! maintenant je dois essayer de faire le cadre et gerer la largeur et la longueur!!!

Tu as simplement changé l'origine de la "MASSE" ? ou tu as fais d'autre changement?

Merci de ton aide!

j'ai fais un peu à l'arrache :
j'ai changé l'origine de la masse et j'ai mis comme décalage en z pour la masse , la valeur de l'angle et non une dimension constante
par contre pour la longueur en z de la masse j'ai laissé une dimension constante, l'idéal serait de mettre des variables c'est à dire la longueur de l'ensemble en Z - 2 fois la lg en z de l'angle, comme cela tu pourrais aussi paramétrer le cadre

par **grayos** le Mer 9 Oct 2013 - 10:24

Bonjour,

Je suis toujours sur mon cadre alu et ça progresse pas mal.

J'ai réussi à faire un cadre ou l'on peut choisir la largeur et la longueur.
Définir une longueur de mur pour qu'il détermine le nombre de cadres à mettre.

J'ai néanmoins un petit problème avec une fonction que j'aimerai intégrer, qui est la rotation de l'ensemble
J'arrive a faire pivoter un cadre, mais l"histoire se complique quand j'ai donné une longueur de mur et que plusieurs cadres se sont créés. L'ensemble ne tourne pas...

As-tu une idée?

Je te joins mon fichier:

[Vous devez être inscrit et connecté pour voir ce lien]
