Poutre ronde -> Profil complexe ?

**Vincent.3ds** · **Vincent.3ds** Mer 14 Aoû 2013 - 19:55

Bonsoir à tous,

Je souhaiterai créer sur Archicad une poutre à profil circulaire ou semi circulaire (meilleur moyen trouvé pour imiter une gouttière fou

)
J'ai donc tenté d'utiliser l'outil profil complexe, mais une fois mémoriser le profil, je ne réussi pas à le récupérer pour l'insérer comme poutre !

-> Ai-je eu la bonne idée en me dirigeant vers l'option profil complexe ?

-> Comment résoudre mon problème ?

Tant de questions qui n'attendent que vous pour me laisser en paix...

Merci beret

Vincent

**Silk37** · **Silk37** Mer 14 Aoû 2013 - 20:13

En haut a droite de la fenêtre de création des profils complexes as tu pensé à cocher l'icone "poutre" ?

**Fmr** · **Fmr** Mer 14 Aoû 2013 - 20:23

Bonsoir

Après en fonction de la représentation, et si tu n'as pas besoin d'incliner ta gouttière tu peux aussi utiliser le mur que je trouve plus sympa en représentation en plan.

Et puis, comme dirait Freroil (et il a souvent raison de ce coté) dans la bibliothèque de base il existe des gouttières toutes faites dans le Dossier 1.5 Construction Spéciale / Accessoire qui a déjà pas mal de possibilité.

**Farkas** · **Farkas** Mer 14 Aoû 2013 - 22:08

bonsoir

Solution n°3 : l'outil forme rigole

d'ailleurs la représentation en plan est réaliste

**Silk37** · **Silk37** Mer 14 Aoû 2013 - 22:10

Farkas a écrit:Solution n°3 : l'outil forme :!!:d'ailleurs la représentation en plan est réaliste

Solution n°4 : le gdl langue

**Fmr** · **Fmr** Mer 14 Aoû 2013 - 23:37

MMMh…

J'aurai pu vous éviter un post chacun… langue

**Silk37** · **Silk37** Mer 14 Aoû 2013 - 23:43

Fmr a écrit:MMMh…
J'aurai pu vous éviter un post chacun…

En citant ces solutions toi-même ou en mettant en ligne une gouttière de ton cru faite en forme et trafiquée en gdl ?

**Vincent.3ds** · **Vincent.3ds** Jeu 15 Aoû 2013 - 10:10

Fmr a écrit:Bonsoir

Après en fonction de la représentation, et si tu n'as pas besoin d'incliner ta gouttière tu peux aussi utiliser le mur que je trouve plus sympa en représentation en plan.

-> On peut donc "arrondir les angles du mur"...? (Objectif vues 3D !)

Etant sur la version AC15, il me semble que l'outil forme est la nouveauté de la version 16...Sapristi je suis largué ! negatif

Par contre je ne connais pas le"GDL", je vais creuser ça...

Merci à tous !
:gourou:

**Fmr** · **Fmr** Jeu 15 Aoû 2013 - 10:21

Silk37 a écrit:
Fmr a écrit:MMMh…
J'aurai pu vous éviter un post chacun…
En citant ces solutions toi-même

Silk37 a écrit:gouttière de ton cru faite en forme et trafiquée en gdl ?

Ca je n'ai pas fait, pas de besoin suffisamment important qui ne puisse être rempli soit par l'objet de bibliothèque soit par les profils.

**Fmr** · **Fmr** Jeu 15 Aoû 2013 - 10:24

Vincent.3ds a écrit:-> On peut donc "arrondir les angles du mur"...? (Objectif vues 3D !)

Qu'entends tu par là ?
Cintrer un mur en plan ?
Ca c'est possible.

Si ce n'est pas ça précise ta pensée.

**Coulou** · **Coulou** Lun 19 Aoû 2013 - 9:01

Si c'est pour arrondir le raccord entre deux gouttières, alors je pencherais plus pour profil complexe mais en mur & congé/chanfrein.

**Vincent.3ds** · **Vincent.3ds** Lun 19 Aoû 2013 - 13:58

Désolé du retard, je voulais dire arrondir pour avoir, en 3D, un effet de creux. Comme si en coupe de mur, les angles droits devenaient arrondis...

ange2

**Fmr** · **Fmr** Lun 19 Aoû 2013 - 14:03

Tout est possible…

Mais plus tu vas vers une modélisation détaillée et ouvragée plus tu vas vers la forme et moins vers le profil…

**Vincent.3ds** · **Vincent.3ds** Lun 19 Aoû 2013 - 14:58

D'accord mais du coup la forme...? Un objet de base modifié, ou je dis une bêtise ...? :freroil:

**Fmr** · **Fmr** Lun 19 Aoû 2013 - 15:01

Là encore tout est possible… clindoeil

Tout élément 3D inclus dans ArchiCAD peut être transformé en forme, puis en objet.

Tu peux également la modéliser entièrement en forme.

**Farkas** · **Farkas** Lun 19 Aoû 2013 - 15:11

Pourrais-tu faire un croquis de l'objet que tu souhaites obtenir ? Ce serait plus facile pour mieux t'aider.

**Vincent.3ds** · **Vincent.3ds** Lun 19 Aoû 2013 - 18:24

Ok, alors voilà, par exemple à partir d'un objet poutre à profil rond, qui s'avère parfait pour ce que je cherche(pas vu auparavant...), je peux aisément imiter un effet gouttière pour une vue 3D, sauf pour la liaision entre ces deux"gouttières". Archicad 15 ne possède pas l'outil forme si je ne me trompe pas. Quel outil puis-je donc utiliser pour effectuer cette liaison

f-ordi2

Poutre ronde -> Profil complexe ? Screen10

**Vincent.3ds** · **Vincent.3ds** Lun 19 Aoû 2013 - 18:32

Farkas a écrit:Pourrais-tu faire un croquis de l'objet que tu souhaites obtenir ? Ce serait plus facile pour mieux t'aider.

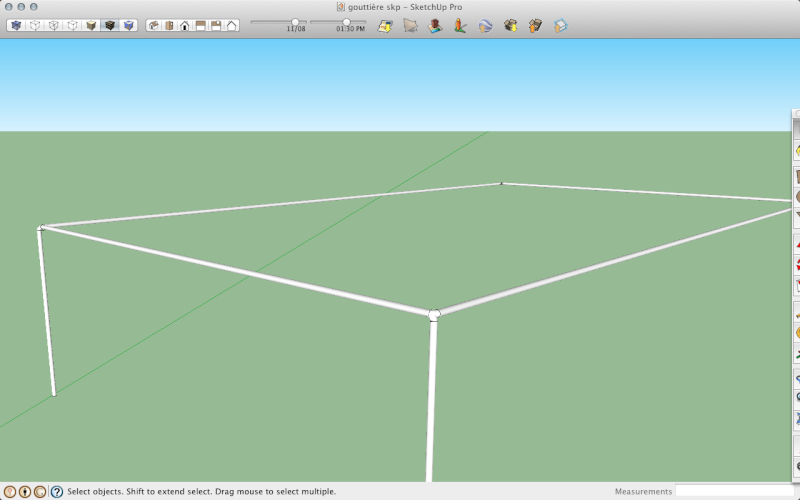

Bien sur, voilà une capture d'écran de ma gouttière, dessinée sur SKP. Une fois importé sur Archicad, je n'ai réussi à redimensionner l'objet correctement, et me suis donc résolu à essayer autre chose...

Poutre ronde -> Profil complexe ? Screen12

Poutre ronde -> Profil complexe ? Screen12

**Silk37** · **Silk37** Lun 19 Aoû 2013 - 18:45

C'est une gouttière ça ?
Tu as envisagé l'utilisation de "tubage et révolution" ?

**Farkas** · **Farkas** Lun 19 Aoû 2013 - 18:56

OK donc en gros ce tu veux faire une sorte de réseau de tuyauterie. Ce que je vois sur ta capture n'a rien d'une gouttière.

Pour faire le triple raccord, sur ArchiCad 16 je ne vois que l'outil forme. Sur ArchiCad 15, tubage et révolution, ou bien il faut se plonger dans le GDL et j'en connais un qui serait ravi de t'orienter siffle

**Silk37** · **Silk37** Lun 19 Aoû 2013 - 19:02

Farkas a écrit:ou bien il faut se plonger dans le GDL et j'en connais un qui serait ravi de t'orienter

Je ne vois vraiment pas de qui tu parles ... siffle

En GDL ça tiendrait en une poignée de lignes

**Vincent.3ds** · **Vincent.3ds** Lun 19 Aoû 2013 - 19:03

Silk37 a écrit:C'est une gouttière ça ?

J'appelle ça une"gouttière pour oiseau" (c'est pour réaliser une vue d'oiseau éloignée, le fait d'être en tube ne me gène donc aucunement. Cela dit si l'occasion se présente d'apprendre à modéliser une vraie gouttière, je prends rigole

)

**Fmr** · **Fmr** Lun 19 Aoû 2013 - 19:08

Vincent.3ds a écrit:Ok, alors voilà, par exemple à partir d'un objet poutre à profil rond, qui s'avère parfait pour ce que je cherche(pas vu auparavant...), je peux aisément imiter un effet gouttière pour une vue 3D, sauf pour la liaision entre ces deux"gouttières". Archicad 15 ne possède pas l'outil forme si je ne me trompe pas. Quel outil puis-je donc utiliser pour effectuer cette liaison

Ca se raccorde parfaitement si les extrémités de tes poutres "profil" arrivent exactement au même point.

Et à partir de plus quand celà se passe mal tu as les priorités et où les booléennes pour t'en sortir

**Silk37** · **Silk37** Lun 19 Aoû 2013 - 19:28

**Vincent.3ds** · **Vincent.3ds** Lun 19 Aoû 2013 - 19:54

Nice ! Thanks !
Je vous fax le résultat quand s'est fait ! Enfin, à condition que ce minitel cesse d'écrire nain porte quoi ! bien
